Uživatelské vlastnosti v konfiguracích

Záhlaví sloupce v konfigurační tabulce pro zadání uživatelské vlastnosti používá tuto syntaxi:

$PRP@vlastnost

kde vlastnost je název uživatelské vlastnosti. Můžete použít jednu z uživatelských vlastností uvedených v okně Souhrnné informace (klepněte na Soubor > Vlastnosti > Závislý na konfiguraci) nebo můžete přidat novou uživatelskou vlastnost.

Záhlaví sloupce nerozlišuje velká a malá písmena.

Chcete-li použít uživatelskou vlastnost jako vlastní sloupec v kusovníku:
  • Pro kusovníky založené na aplikaci Excel nepoužívejte v parametru Název vlastnosti žádné mezery.
  • Pro kusovníky založené na tabulkách můžete mezery v parametru Název vlastnosti použít.

Můžete si například nastavit záhlaví $prp@Náklady, které bude v každé konfiguraci ovládat uživatelskou vlastnost Náklady. Do buněk těla tabulky zadejte hodnoty vlastností pro každou konfiguraci. Zůstane-li buňka prázdná, není daná vlastnost pro konfiguraci definována.

Vlastnosti propojené s parametry modelu (kótami a fyzikálními vlastnostmi) se při změně parametrů modelu aktualizují automaticky.

Uživatelské vlastnosti přidané do konfigurační tabulky se objeví automaticky na záložce Závislý na konfiguraci dialogového okna Souhrnné informace. Tyto vlastnosti lze poté použít v poznámkách a kusovnících.

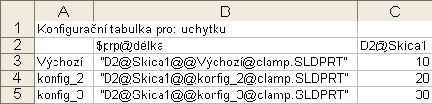

Příklad konfigurační tabulky, která řídí uživatelské vlastnosti:

Přidávání uživatelských vlastností v konfiguračních tabulkách

Vložení uživatelské vlastnosti do konfigurační tabulky:

  1. Vložte konfigurační tabulku do svého modelu.
  2. V listu s konfigurační tabulkou:
    1. Každému sloupci s uživatelskou vlastností přiřaďte jmenovku ve formě $prp@vlastnost; například $prp@délka.
    2. Do každého sloupce zadejte název proměnné vlastnosti ve formátu "název@@konfigurace@model"; příklad: "D2@Skica1@@Výchozí@box.SLDPRT".

      Nezapomeňte na uvozovky a na příponu názvu souboru velkými písmeny (.SLDPRT).

      Chcete-li použít uvozovky, napište před výraz apostrof ('). Příklad: zadejte '"D2@Skica1@@Výchozí@box.SLDPRT", aby se v tabulce objevil výraz "D2@Skica1@@Výchozí@box.SLDPRT".

    3. Do nových sloupců vložte do záhlaví standardní informaci o konfigurační tabulce, například D2@Skica2 a hodnoty kót.
  3. Klepnutím mimo tabulku si ji zavřete.

    Příklad konfigurační tabulky, která řídí uživatelské vlastnosti:
