Modificar dimensões de execução angular

Você pode modificar as dimensões de execução angular existentes.

Para inserir as dimensões de execução angular:

  1. No PropertyManager de Dimensão na guia Linhas de chamada, certifique-se de que Exibir como dimensão em cadeia esteja selecionado.
  2. Na área de gráficos, clique com o botão direito em uma dimensão de execução angular que está no modelo e clique em Quebrar alinhamento.
  3. Arraste a cadeia de dimensão de execução para movê-la.

    Todas as dimensões de execução na cadeia se movem exceto para a dimensão em que o alinhamento está quebrado.


  4. Clique com o botão direito do mouse em uma dimensão de execução angular que está no flange e clique em Opções de exibição, e escolha entre estas opções:
    Opção Descrição

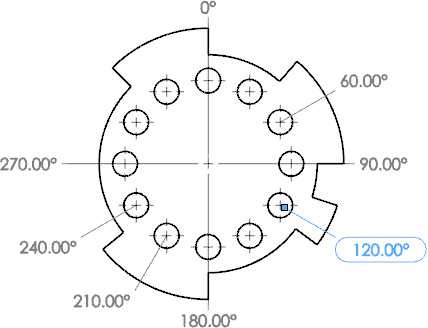

    Alinhar dimensão de execução Alinha todas as dimensões de execução.

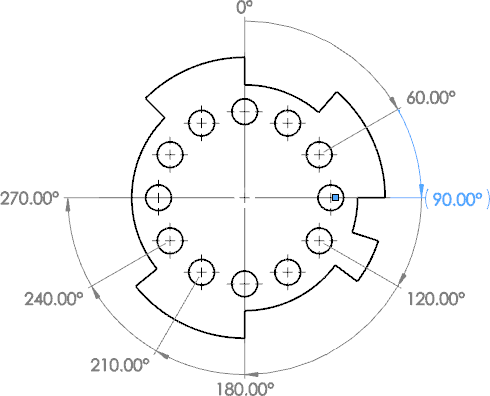

    Desvio Dobra a linha de chamada de uma dimensão e permite reposicionar a dimensão.

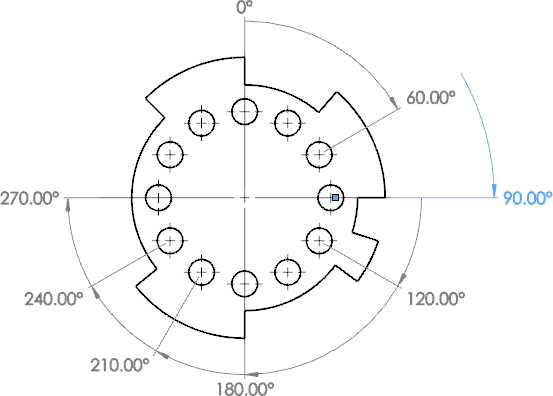

    Repetir desvio de dimensão de execução Aplica o deslocamento automático às dimensões de execução.
    Exibir parênteses Adiciona parênteses ao redor das dimensões selecionadas.

    Exibir como inspeção Mostra a dimensão selecionada como uma dimensão de inspeção.
