Exibir dimensões de execução angular

Você pode alterar o estilo de exibição de dimensões de execução angular existente.

Para alterar a exibição de dimensões de execução angular:

  • Na área de gráficos, clique com o botão direito em uma dimensão de execução angular que está no flange. No PropertyManager Dimensão,, na guia na, escolha entre as seguintes opções:
    Opção Descrição

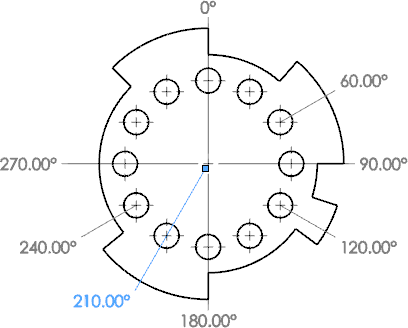

    Exibir como dimensão em cadeia Exibe dimensões de execução angular como dimensões em cadeia.

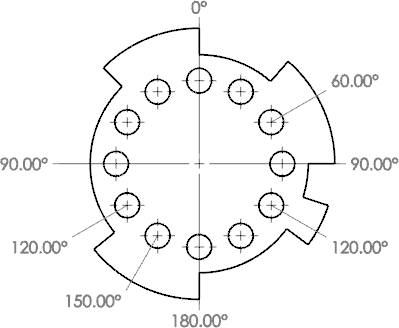

    Executar bidirecionalmente Faz com que todas as dimensões angulares sejam executadas a partir da base na direção mais próxima. Nenhuma dimensão é maior que 180° em relação à base.

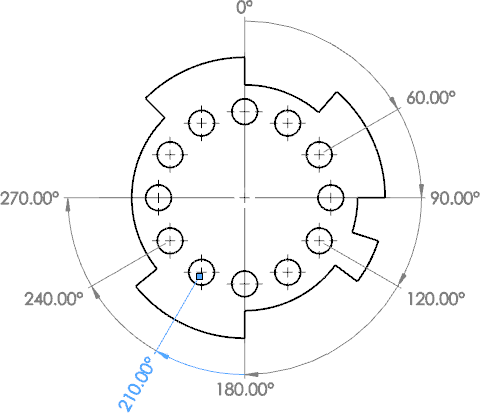

    A linha de extensão se estende a partir do centro do conjunto Estende a linha de extensão até o centro do conjunto de dimensões.

    Posição de texto personalizada Altera a posição do texto para a dimensão selecionada. Por exemplo, clique em pm_inline_text.png para inserir o texto em linha.
