Você pode adicionar uma direção de referência para ajudar a evitar que os posicionamentos de ângulo invertam inesperadamente. Isso torna a definição de posicionamento mais robusta e previsível.
Para definir um posicionamento de ângulo e colocar as dimensões:
- Abra install_dir\samples\whatsnew\assemblies\angle_mate\angle_case1.sldasm.
- Clique em Posicionar
(barra de ferramentas Montagem) ou em .
- No PropertyManager de Posicionamento, em Posicionamentos padrão, clique em Ângulo.

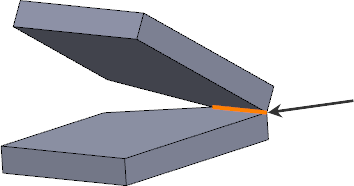

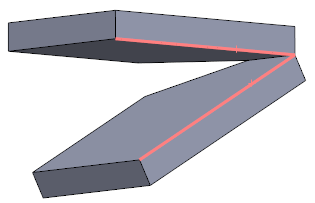

- Em Seleções de posicionamento, selecione as arestas indicadas para Entidades a posicionar.
- Em Seleções de posicionamento, proceda de uma das seguintes formas:
- Em Entidade de referência, selecione o eixo mostrado.
- Clique em Preenchimento automático de entidade de referência
.

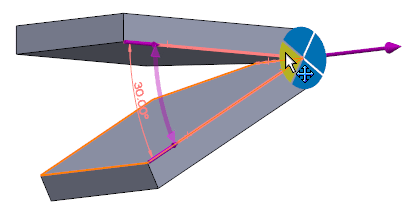

- Use o seletor de dimensão a fim de determinar a orientação de ângulo para acionar o valor da dimensão.
Clique em qualquer quadrante no seletor de dimensão para colocar a dimensão.
Consulte a Ajuda do SOLIDWORKS: Entidade de referência para posicionamentos de ângulo.
