Criar vistas de quebra de modelo nas peças

Para criar vistas de quebra de modelo nas peças:

  1. Abra install_dir\samples\whatsnew\parts\model break views\brace strip.sldprt.
  2. Clique em Inserir > Vista de quebra de modelo.

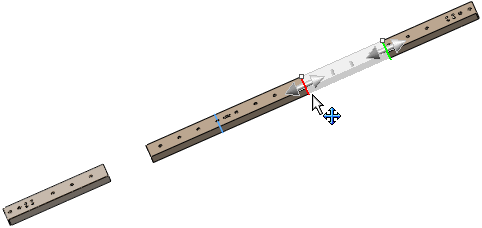

  3. Na área de gráficos, use as alças para mover os planos vermelhos e verdes aproximadamente conforme mostrado.

  4. No PropertyManager, em Etapas de quebra de modelo, clique em Aplicar.

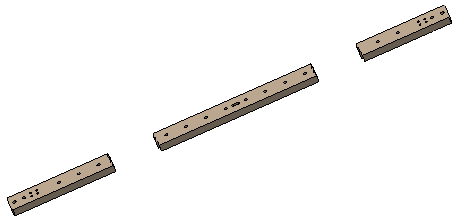

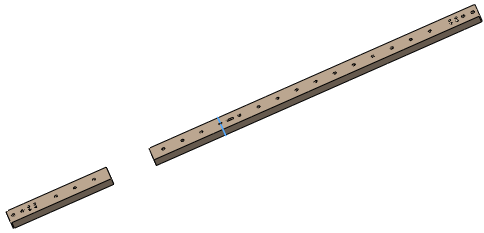

    Uma quebra é aberta onde as linhas de quebra foram colocadas.

  5. No PropertyManager, em Etapas de quebra de modelo, clique em Adicionar etapa.

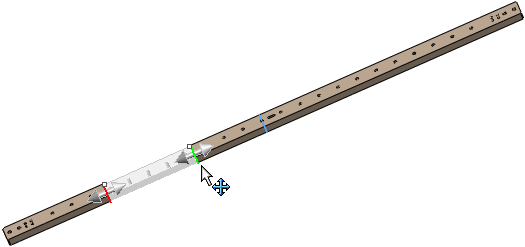

  6. Na área de gráficos, use as alças para mover os planos vermelhos e verdes aproximadamente conforme mostrado.

  7. No PropertyManager:
    1. Clique na guia Estilos.
    2. Em Estilo, clique em Quebra de linha em zigue-zague.
    3. Clique em .

      Uma nova configuração derivada, Vista de quebra de modelo1, com duas etapas de quebra, é adicionada na configuração Padrão.
