Ao espaçar os componentes automaticamente em uma vista explodida de etapa em cadeia, você pode arrastar todos os componentes simultaneamente.
Os componentes que estão no mesmo plano permanecem paralelos durante a explosão.

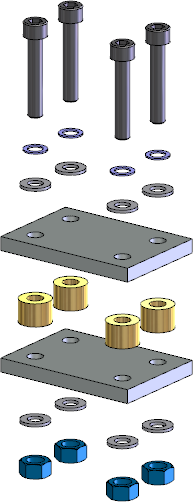

O modelo inclui conjuntos de componentes que estão no mesmo plano horizontal.
Durante a explosão vertical com o espaçamento automático, os componentes permanecem paralelos.
Para criar uma vista explodida linear com os componentes espaçados automaticamente:
- Com uma montagem aberta, selecione os componentes que deseja explodir na área de gráficos ou na árvore de projetos do FeatureManager e clique em Vista explodida
.
- No PropertyManager, selecione Espaçar componentes automaticamente ao arrastar.
- Use a alça na área de gráficos para mover todos os componentes.
Ao soltar o cabo, as alças adicionais ficam disponíveis para mover componentes individuais ou grupos de componentes.
- Se preferir, use o controle deslizante Ajustar o espaçamento entre componentes da cadeia no PropertyManager para reajustar a distância entre os componentes.
