Окно PropertyManager "Схематическое положение" открывается при вставке схематического положения в чертежный документ. Необходимо установить Microsoft® Office Visio® Professional 2003 или более поздней версии, чтобы этот элемент меню был доступен.
Чтобы вставить схему Visio в чертеж:
- Выберите .
Открывается PropertyManager Схематическое положение.
- В разделе Шаблоны для схем выберите шаблон.
PropertyManager содержит список наиболее часто используемых в SOLIDWORKS шаблонов. Чтобы выбрать из расширенного списка программы Visio, выберите параметр Другие в нижней части списка SOLIDWORKS или не делайте никакого выбора.
- Выберите с помощью мыши и перетащите рамку в графическую область и расположите схему.
- Создайте схему в Visio.

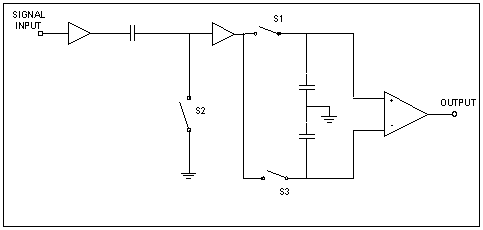

Схематическое изображение Visio в чертеже SOLIDWORKS
