Вы можете включить и отключить заданные смещения при выбранных временных шагах в нелинейных исследованиях.
Доступен с лицензией SOLIDWORKS Simulation Premium.
Чтобы сбросить заданное смещение в определенный временной шаг в нелинейном исследовании:
- Примените заданное смещение к выбранным геометрическим объектам (граням, кромкам или вершинам).
- В разделе Крепление PropertyManager на вкладке Вариация со временем нажмите Кривая.
- Для временных шагов, для которых необходимо удалить заданное смещение, в диалоговом окне Кривая времени нажмите кнопку со стрелкой вниз в ячейке столбца Y и выберите Отключить.

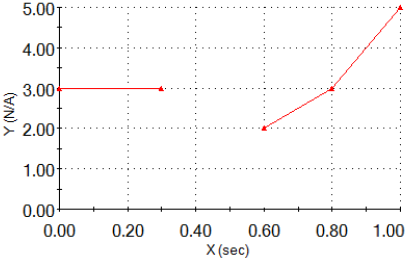

Например, можно ввести эти значения данных кривой, чтобы отключить заданное смещение для временных шагов в диапазоне от 0,3 сек. до 0,6 сек.
| Точки |
X |
Y |
|---|
| 1 |
0 |
3 |
| 2 |
0,3 |
3 |
| 3 |
0,4 |
Откл |
| 4 |
0,6 |
2 |
| 5 |
0,8 |
3 |
| 6 |
1 |
5 |
