Las mejoras en la ubicación de anotaciones y las nuevas funciones de las anotaciones hacen que se haya facilitado su uso.
En versiones anteriores del software de SOLIDWORKS, las anotaciones que se solapaban en situaciones de mucha actividad, hacía que fuese demasiado difícil leer e interactuar con algunas anotaciones.

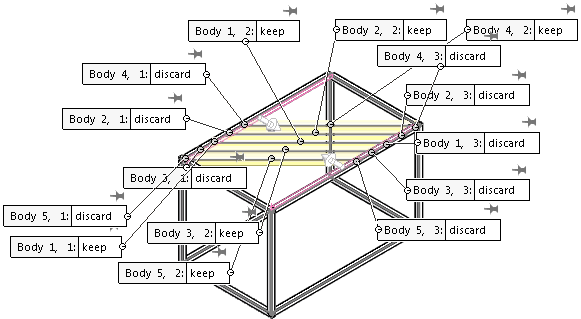

SOLIDWORKS 2016 cuenta con un mínimo de superposición en las anotaciones entre las líneas indicativas y las anotaciones, por lo que se facilita la comprensión y el manejo al introducir complejos esquemas.
Cuando hay más de cinco anotaciones visibles en la zona de gráficos, aparece una chincheta de control para cada anotación que permite modificar su ubicación.
| Chincheta desactivada |
|
Al aplicar el zoom, girar o mover el modelo, la anotación vuelve a cambiar de posición. |
| Chincheta activada |
|
Al aplicar el zoom, girar o mover el modelo, la anotación permanece en la misma ubicación de la zona de gráficos. Otras anotaciones se mueven con el modelo. |
Cuando una anotación de una operación, como un redondeo asimétrico, contiene varios valores, un controlador que se encuentra debajo de la anotación le permite ampliarlo para ver todos los valores o contraerlo para ver el valor principal:
|
|
| Anotación contraída |
Anotación expandida |
