Al crear una vista de sección en una pieza o en un ensamblaje, el desplazamiento de la vista puede ser perpendicular al plano de referencia o perpendicular al plano actualmente seleccionado.
En el PropertyManager de Vista de sección, en Opciones de sección, puede alternar entre Método de equidistancia, Plano de referencia y Plano seleccionado.
Todos los valores que introduzca para la distancia de desplazamiento se calculan en función de su selección. La dirección de la flecha de traslación de la zona de gráficos se actualiza en consecuencia:
- Cuando selecciona Plano de referencia, los valores se calculan de manera normal con respecto al plano de sección hacia el que está orientado actualmente.
- Cuando selecciona Plano seleccionado, los valores se calculan de manera normal con respecto al plano que ha seleccionado en la Sección 1 del PropertyManager.

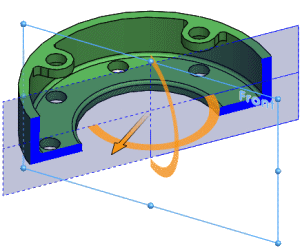

De forma predeterminada, al abrir el PropertyManager Vista de sección, se selecciona Plano de referencia. La equidistancia de vista, como se muestra por la flecha del sistema de referencia, es perpendicular al plano seleccionado en la Sección 1; en este caso, el plano frontal:
Si gira el plano de sección y deja Plano de referencia seleccionado, la equidistancia de vista permanece perpendicular al plano:
Si cambia el Método de equidistancia al Plano seleccionado, la equidistancia de vista se calcula de manera perpendicular al plano seleccionado, en este caso, el panel frontal:
