Příklad: Svorka pro automatické určení velikosti

Tento příklad ukazuje, jak se přidávají data filtrů a více překrývajících se konfigurací, aby bylo možné automaticky upravit velikost svorek při změně průměru kabelu.

Chcete-li umožnit automatické určování velikosti svorky při změnách v průměru kabelu:

  1. Do dílu přidejte data filtru:
    1. Otevřete skicu na postranní ploše svorky.
    2. Narýsujte tři kružnice soustředné s poloměrem svorky.

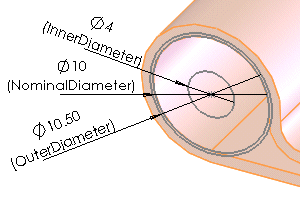

    3. Okótujte kružnice a zadejte názvy kót:
      • NominálníPrůměr@SkicaFiltru, což je nominální velikost svorky.
      • VnitřníPrůměr@SkicaFiltru, což je průměr nejmenšího svazku, kterému je spojka schopná se přizpůsobit.
      • VnějšíPrůměr@SkicaFiltru, což je průměr největšího svazku, kterému je spojka schopná se přizpůsobit.


    4. Uzavřete skicu.
    5. Ve stromu správce FeatureManager přejmenujte skicu na SkicaFiltru.

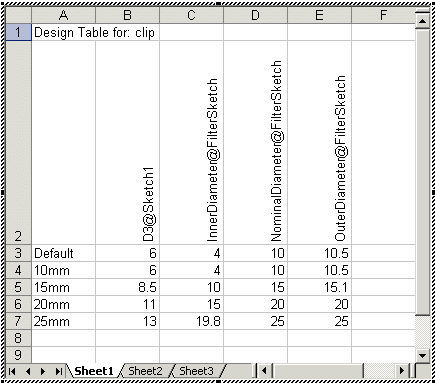

  2. Vložte konfigurační tabulku a vytvořte konfigurace. Včetně následujícího:
    • Kóty dat filtrů
    • Další kóty, které se mění s velikostí svorky (jako například poloměr svorky, D3@Skica1)
    • Názvy a hodnoty různých velikostí svorek


    Hodnota VnitřníPrůměr jedné velikosti musí být menší než hodnota VnějšíPrůměr následující velikosti, aby celá sada konfigurací zahrnula celý rozsah velikostí od největší k nejmenší bez mezer.
  3. Klepnutím kdekoli mimo tabulku si ji zavřete.
    Chcete-li zobrazit konfigurace přidané konfigurační tabulkou, klikněte na záložku Konfigurace fm_configuration_tab.png. Klikněte pravým tlačítkem na název konfigurace a vyberte možnost Zobrazit konfiguraci.
  4. Uložte díl.
Při úpravě trasy se velikost svorky automaticky změní při změně průměru kabelu podle odpovídající konfigurace.
