Zobrazení čar vroubkování

Na modelu si lze zobrazit čáry vroubkování, které umožňují zjistit, zda je rozlišení tisku dostatečně jemné.

Čáry vroubkování jsou zobrazeny pouze tehdy, je-li otevřen PropertyManager Tisk3D.

Máte-li zapnutou grafiku RealView, zobrazí se čáry vroubkování jako mapa struktury povrchu.

Čáry vroubkování si zobrazíte takto:

  1. Klikněte na nabídku Soubor > Tisk3D.
  2. Na záložce Nastavení v PropertyManageru vyberte plochu modelu, která bude ležet na tiskové ploše.
  3. Na záložce Náhled v části Analýza sestavení klikněte na možnost Zobrazit čáry vroubkování.

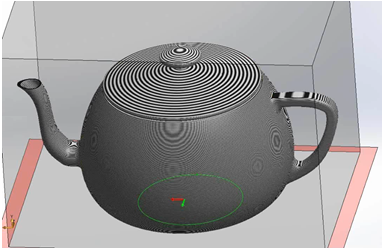

    Čáry vroubkování se zobrazí na modelu v podobě textury.

    Výchozí výška vrstvy je 0,3 mm, což odpovídá hrubému rozlišení tisku a relativně vysoké rychlosti tisku.

  4. Výšku vrstvy lze změnit v poli Nastavit velikost vroubkování .
  5. Chcete-li čáry vroubkování zobrazit jako mapu struktury povrchu, postupujte takto:
    1. Zrušte zaškrtnutí možnosti Zobrazit plochy vyžadující podepření.
    2. Vyberte možnost Zobrazit jako mapu struktury povrchu.

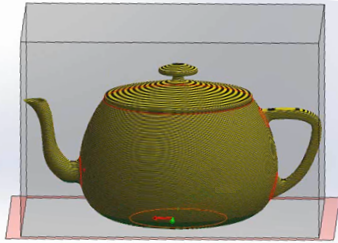

      Mapa struktury povrchu může odhalit místa modelu, kde budou vznikat potíže s detaily.

  6. Klepněte na .
