Změna orientace modelu podle tiskové oblasti

Jestliže při nastavování umístění tiskové plochy vyberete možnost Orientovat podle oblasti, změní software automaticky orientaci modelu tak, aby se do tiskové oblasti vešel model o maximálním objemu.

Jak orientovat model, aby vyplňoval tiskovou oblast:

  1. Klikněte na nabídku Soubor > Tisk3D.
  2. V PropertyManageru Tisk3D na záložce Nastavení rozbalte položku Umístění tiskové plochy.
  3. Vyberte plochu, která bude použita jako spodní rovina modelu.

  4. Klikněte na možnost Orientovat podle oblasti.

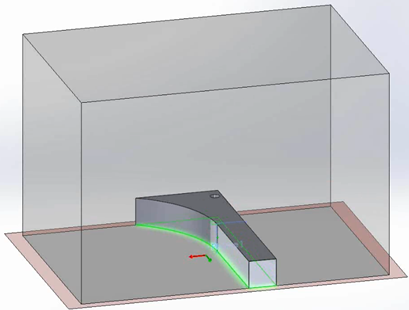

    Software posune model rovnoběžně s tiskovou plochou nebo jej otočí kolem osy kolmé na tiskovou plochu tak, aby se celý model v aktuálním měřítku vešel do tiskové oblasti.

    Jestliže se ani po použití možnosti Orientovat podle oblasti celý model nevejde do tiskové oblasti, bude geometrie modelu mimo tiskovou oblast zvýrazněna červeně. V tom případě můžete zadat měřítko nebo vybrat obě možnosti Přizpůsobit oblasti a Orientovat podle oblasti; software pak model přizpůsobí podle tiskové oblasti.
  5. Klepněte na .
