Identifikace ploch, které vyžadují podepření

Záložka Náhled ve správci Print3D PropertyManager vám při 3D tisku umožňuje analýzou náhledu identifikovat plochy, které vyžadují podepření.

Tiskárny mají různá pravidla pro úhly ploch, které vyžadují podepření. Často platí, že když úhel plochy překročí 45º vzhledem k tiskové ploše, musí být plocha při 3D tisku podepřena pomocí podpůrné geometrie.

Postup pro identifikaci ploch vyžadujících podepření:

  1. Klikněte na nabídku Soubor > Tisk3D.

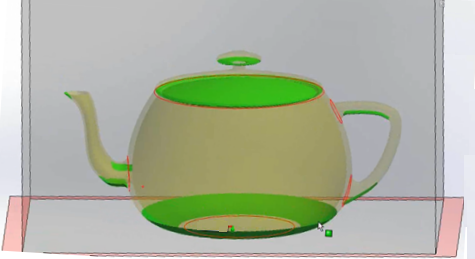

  2. Na záložce Náhled správce PropertyManager pod Analýza sestavení zvolte Zobrazit plochy vyžadující podepření.
  3. Nastavte úhel od vertikály definující prahovou hodnotu pro podepření.
    Je to úhel, při jehož překročení byste měli přidat podepření, abyste při tisku zabránili zborcení modelu.
  4. Postup pro definování barev ploch, které potřebují nebo nepotřebují podepření:
    1. Pro možnost Barva plochy podepření klikněte na Upravit barvu.
      Zvolte použitou barvu a klikněte na OK.
    2. Pro možnost Podepření nepožadováno klikněte na Upravit barvu.
      Zvolte použitou barvu a klikněte na OK.
    Vybrané barvy se projeví v modelu.

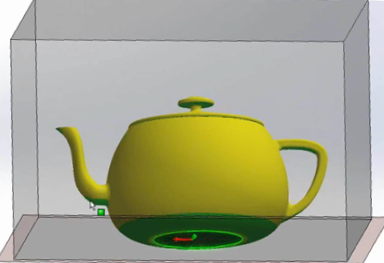

  5. Klikněte na možnost Zobrazit jako průhledné, aby se geometrie nevyžadující podepření zobrazovala jako průhledná a plochy, které podepření vyžadují, byly lépe vidět.
  6. Klepněte na .
