Die Triade wurde überarbeitet, um die Steuerung der Modellausrichtung in 3D mithilfe von Auswahl-Handles und Winkelrotation zu erleichtern.

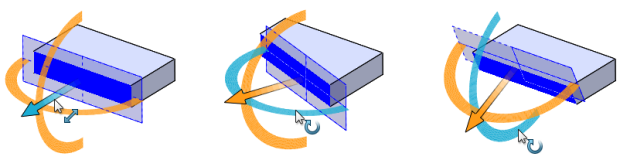

Bildschirm-Manipulatoren, wie der Triadenmanipulator, die Schnittansichtstriade und Instant3D-Pfeile, wurden für eine bessere Sichtbarkeit überarbeitet und vergrößert, um leichter zu manipulieren zu sein.
| |
2015 |
2016 |
|---|
| Triade verschieben |
|
|
| Instant3D-Pfeile |
|
|
| Schnittansichtstriade |
|
|
| Explosionsansicht |
|
|
In der überarbeiteten Triade sind die Steuerelemente orange. Wenn Sie den Cursor in ihre Nähe bewegen, werden sie blau, um anzuzeigen, dass sie aktiv sind.
- Ringe

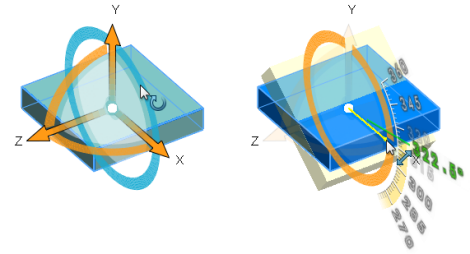

Der Ring, der die X- und Y-Pfeile enthält, wird als vollständiger Kreis angezeigt. Verwenden Sie ihn, um die ausgewählte Ebene zu drehen:

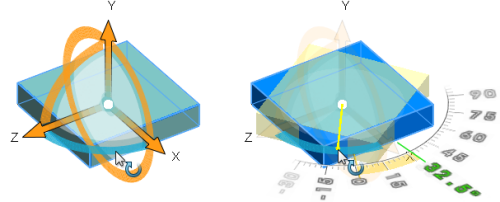

Ringe, die senkrecht zur ausgewählten Ebene sind, sind einzelne Quadranten. Verwenden Sie sie, um das Modell um die Achse (in diesem Fall Z) zu drehen, die lotrecht zur ausgewählten Ebene ist:
In der Schnittansichtstriade können Sie mit 180º-Ringen die ausgewählte Ebene oder eine Referenzebene drehen:
- Auswahl-Handles

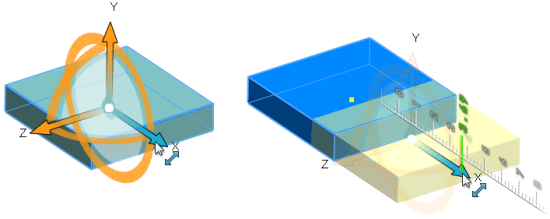

Die Ziehpunkte sind im Grafikbereich besser sichtbar und leichter zu ziehen. Koordinaten (X, Y, Z) werden für jeden Ziehpunkt angezeigt. Verwenden Sie sie, um das Modell in die ausgewählte Richtung zu verschieben:
