La terna è stata riprogettata per semplificare il controllo dell'orientamento del modello in 3D, utilizzando i quadratini di ridimensionamento di selezione e la rotazione degli angoli.
I manipolatori su schermo, come il manipolatore della terna, la terza della vista in sezione e le frecce Instant3D, sono stati riprogettati per garantire una migliore visibilità e ingranditi per semplificarne la manipolazione.
| |
2015 |
2016 |
|---|
| Spostamento terna |
|
|
| Frecce Instant3D |
|
|
| Terna della vista in sezione |
|
|
| Esplosione |
|
|
Nella terna riprogettata, i controlli sono di colore arancione. Quando si posiziona il mouse su di essi, diventano blu per indicare che sono attivi.
- Anelli di sicurezza

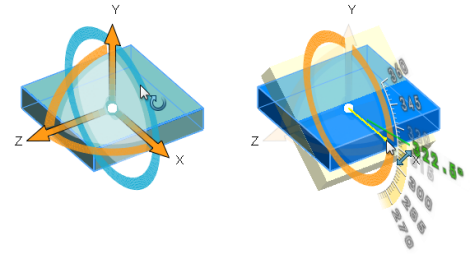

L'anello che contiene le frecce X e Y viene visualizzato come un cerchio completo. Utilizzarlo per ruotare il piano selezionato:

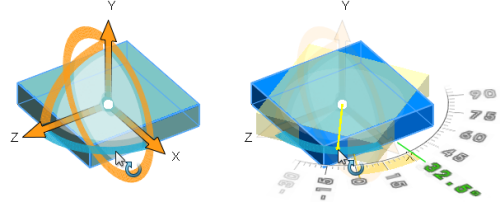

Gli anelli perpendicolari al piano selezionato sono singoli quadranti. Utilizzarli per ruotare il modello intorno all'asse (in questo caso Z) normale al piano selezionato:

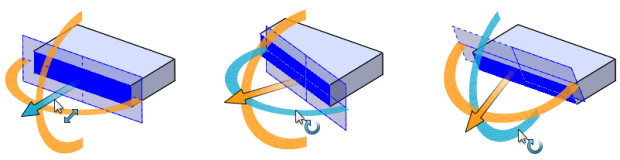

Nella terna della vista in sezione, gli anelli a 180º consentono di ruotare il piano selezionato o un piano di riferimento:
- Quadratini di ridimensionamento di selezione

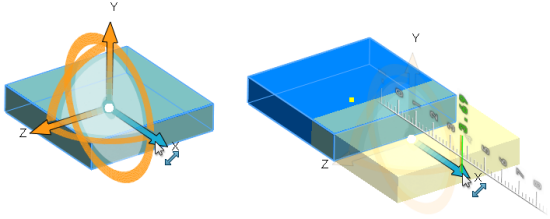

I quadratini di ridimensionamento sono più visibili e facili da trascinare nell'area grafica. Le coordinate (X, Y, Z) sono visualizzate per ogni quadratino di ridimensionamento. Utilizzarli per spostare il modello nella direzione selezionata:
