SOLIDWORKS 새 도면을 시작할 때, 지정된 용지 크기와 도면 시트 형식의 템플릿을 선택합니다.
시트 형식에는 표준, 사용자 정의, 시트형식 없이(크기만 지정)와 같은 세 가지 유형이 있습니다. 제목 블럭을 지정할 때 편집가능한 템플릿 필드와 클릭할 수 있는 핫스폿을 지정해서 제목 블럭 데이터를 입력할 수 있습니다. 또한 파트와 어셈블리에 제목 블럭을 생성할 수 있습니다.
레거시 2D CAD 제목 블럭을 사용할 수 있습니다. 새 도면을 시작하거나 도면 시트를 삽입할 때, 시트 형식/크기 대화 상자에서 시트 형식 표시 옵션을 지우고 2D CAD 블럭을 불러오기합니다.
시트 형식 표준에는 제목 블럭이 있습니다. SOLIDWORKS는 시트 형식을 편집할 수도 있습니다. (수정된 시트 형식을 저장하여 다른 도면에 사용할 수도 있습니다.) 시트 형식에 선과 텍스트를 추가하거나 이동, 형식을 바꾸거나 지울 수 있습니다.
노트 데이터를 파일 이름, 날짜, 시트 번호와 같은 문서 속성이나 사용자 정의 속성에 링크할 수 있습니다.

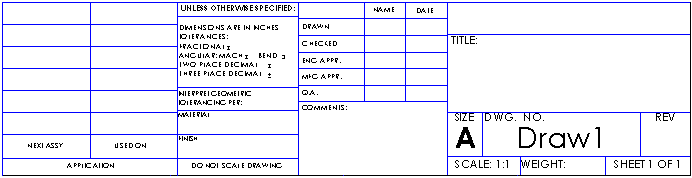

기본값인 가로 방향 시트 형식에 있는 제목 블럭은 아래 그림과 같이 선과 텍스트로 구성되어 있습니다.

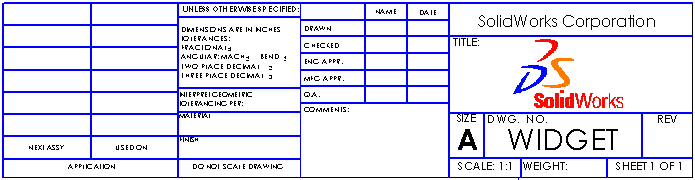

이 시트 형식 편집의 보기에서는, 회사 이름 노트가 삽입되었고, 도면 이름을 수정하였고, 선을 굵은 선으로 바꾸고, 그래픽을 추가하였습니다.
