| 원래 도면이 파트 문서의 Sketch1으로 불러오기 됩니다.
|
|
|
왼쪽 아래 코너에 있는 스케치 요소는 정면도가 됩니다.
왼쪽 위는 윗면도가 됩니다.
오른쪽 아래는 우측면도가 됩니다.
오른쪽 위는 보조투상도입니다.
|
|
|
정면도는 왼쪽 아래에 있습니다. 윗면도, 우측면도, 보조 투상도는 정면도에 직각으로 접혀집니다.
|
|
| 등각보기 뷰는 스케치의 방향을 표시합니다.
|
|
|

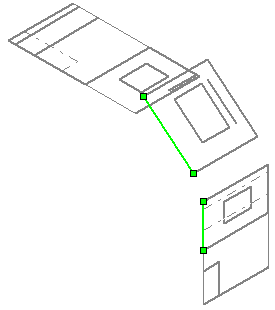

보조 투상도와 윗면도를 왼쪽 모서리선에 맞추고, 우측면도와 보조 투상도를 맞춥니다.
|
|
| 베이스 피처를 돌출시킵니다.
|
|
| 다른 피처들을 컷 또는 돌출시킵니다. 이 보기에서는, 원형 구멍과 사각형 구멍과 사각형 노치(notch)에 컷이 적용되어 파트를 완성합니다.
|
|
