분해 지시선 추가하기

이 예제에서는 분해도에서 샤프트의 핀과 구멍 사이에 분해 지시선을 추가합니다.

1. 연결할 각 두 항목에서 하나의 면, 원형 모서리선 또는 직선 모서리선을 선택합니다.
   예를 들어, 구멍의 면과 핀의 원형 모서리선을 선택합니다.





   분해 지시선의 미리보기가 나타납니다.





2. 을 클릭합니다.
   분해 지시선이 나타납니다.





   분해 지시선 도구는 활성 상태로 유지되어 여러 개의 선을 삽입할 수 있습니다.

   분해 스케치의 모든 선은 이점 쇄선으로 표시됩니다.
3. 분해 지시선을 계속 추가하거나 을 다시 클릭하여 PropertyManager를 닫습니다.

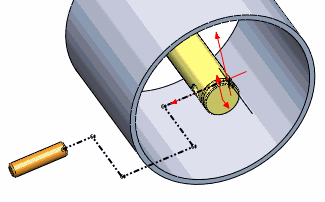

이 예제에서는 분해 스케치의 분해 지시선이 부품을 통과하여 조그가 해당 부품을 둘러싸도록 추가됩니다.

1. 조그 선 (분해 스케치 도우 모음)을 클릭합니다.
2. 조그할 선을 클릭합니다.
3. 포인터를 움직여 조그의 가로와 세로 크기를 미리보기 합니다.




   스케치 선을 클릭하고 포인터를 놓을 경우 Tab을 눌러 3D 스케치에서 평면을 변경할 수 있습니다. 클릭하고 끌 경우(포인터를 놓지 않음)에는 평면을 변경할 수 없습니다.
4. 다시 클릭하여 조그를 완성합니다.




   조그 도구는 활성 상태로 유지되어 여러 개의 조그를 삽입할 수 있습니다.

5. 를 클릭하여 PropertyManager를 닫습니다.
