예제 - 메이트로 복사하기

이 예제에서는 어셈블리에서 부품의 추가 인스턴스를 작성할 때 메이트를 포함시키는 방법을 보여 줍니다.

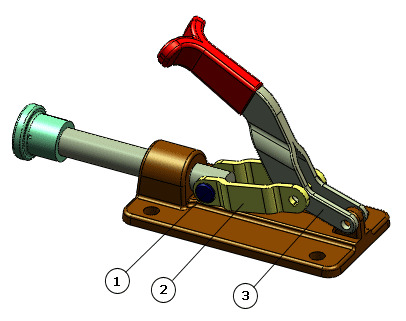

이 예제에서는 핀, 링크, 레버가 포함된 클램프 어셈블리를 가정합니다. 핀에는 핀 고정에 사용되는 메이트 두 개(동심 및 일치)가 있습니다. 이 핀의 새 인스턴스 두 개를 작성해야 합니다. 새 핀에도 원본 핀에 사용된 것과 동일한 메이트가 필요합니다.

1 Pin
2 링크
3 레버

핀의 첫 번째 새 인스턴스에서 동심 메이트에 대한 새 참조를 지정하고 일치 메이트에 해당 참조를 재사용합니다.

  1. 어셈블리를 연 상태에서 메이트와 함께 복사 Tool_CopyWithMates_Assembly.gif(어셈블리 도구 모음) 또는 삽입 > 부품 > 메이트와 함께 복사을(를) 클릭합니다.
  2. PropertyManager의 선택 부품에 대해, 그래픽 영역에서 복사할 부품(예: 핀)을 선택합니다.

    선택한 부품에 대한 메이트 목록이 PropertyManager의 메이트 아래 표시됩니다.
  3. 나열된 메이트(예: 동심 메이트) 아래 선택 상자를 클릭합니다.
    메이트 참조가 그래픽 영역에서 강조 표시됩니다.

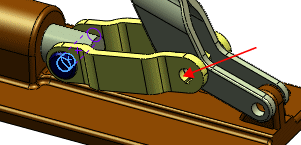

  4. 메이트와 함께 부품을 복사할 위치(예: 다음과 같은 링크의 구멍)를 선택합니다.

    이 예제에서는 동심 메이트 참조를 복사하기 때문에 해당 메이트 유형에 대한 적절한 메이트 지오메트리(예: 구멍)를 선택합니다.

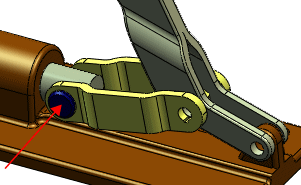

    그래픽 영역에 복사한 부품의 미리보기가 표시되고, 복사된 메이트에 대한 메이트 참조가 강조 표시됩니다. PropertyManager의 메이트 아래 나열된 다음 메이트에 대한 선택 상자가 강조 표시됩니다. 이 예제에서는 일치 메이트 선택 상자가 강조 표시되었습니다.


    각 메이트에 대한 참조를 지정해야 합니다. 이 예제에서는 레버의 두 탭이 동일 평면에 있으므로 새 핀은 원본 핀과 동일한 일치 메이트 참조를 사용할 수 있습니다.

  5. 다음 메이트에 원래 부품에서 사용한 것과 동일한 메이트 참조를 사용하려면 PropertyManager의 메이트 아래 나열된 다음 메이트에 반복을(를) 선택합니다. 이 예제에서는 일치 메이트 아래에서 반복을 선택합니다.
  6. PM_OK.gif을(를) 클릭합니다.

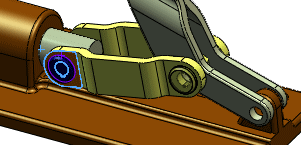

    선택한 부품의 사본이 어셈블리에 추가됩니다. 선택 상자가 지워져 또 다른 사본을 추가할 수 있습니다.

    이제 원본 인스턴스의 메이트를 복사하지만 두 메이트 모두에 새 참조를 사용하는 핀을 추가합니다. 이 예제에서는 새 메이트 참조를 사용하여 핀을 다른 구멍으로 복사합니다.

  7. 부품 사본 및 첫 번째 메이트 참조에 대한 다른 위치를 선택합니다.

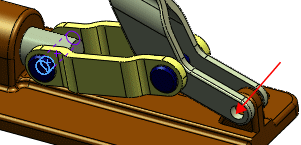

    이 예제에서는 해당 핀에 대한 동심 메이트 참조를 지정하는 레버의 구멍을 선택합니다.

  8. PropertyManager의 일치 메이트에서 반복을 선택 취소합니다.
  9. 다음 메이트에 대한 새 메이트 참조를 선택합니다.

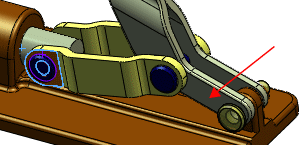

    이 예제에서는 이 핀 사본의 일치 메이트에 대한 메이트 참조로 레버의 평평한 면을 선택합니다.

  10. PM_OK.gif을(를) 두 번 클릭합니다.
    FeatureManager 디자인 트리에 부품 사본이 나타납니다. 새 메이트는 메이트 FM_mategroup.gif 폴더에 나타납니다.
