При создании исследования программа автоматически определяет тип сетки для твердого тела, оболочки или смешанный, на основании существующей геометрии.
Создание сетки оболочки
| Листовой металл |
Листовой металл равномерный по толщине (кроме исследований испытания на ударную нагрузку) автоматически рассматривается программой в качестве оболочки. Программное обеспечение извлекает средние поверхности и создает сетку оболочки в серединной плоскости. Также есть опция для рассмотрения листового металла как твердого тела и последующего ручного преобразования выбранных граней твердых тел в оболочки.
|
| Поверхностные фигуры
|
Фигуры поверхностей автоматически рассматриваются программой в качестве оболочек. Положение сетки оболочки можно регулировать по верхним, средним и нижним граням оболочки. Чтобы задать положение сетки по справочной плоскости, можно ввести значение смещения. По умолчанию сетка всегда выровнена по средней грани оболочки. См. также Смещения для оболочек.
|
| Твердотельные детали |
Твердотельных деталей не разбиваются сеткой с оболочечными элементами. Тем не менее, можно создать фигуру поверхности из грани твердого тела. Выполните одно из следующих действий:
-
Откройте документ детали и нажмите . Затем выберите грань твердого тела и укажите направление и расстояние смещения.
- Нажмите , чтобы вставить промежуточную поверхность между двух граней.
Программа автоматически создает комбинированную сетку, когда в модели присутствуют различные геометрические формы.
|
Назначение толщины
| Листовой металл |
Программа автоматически извлекает и назначает толщину листового металла к оболочке. Нельзя изменить толщину. Можно выбрать между определениями тонкой и утолщенной оболочки. |
| Фигура поверхности
|
Программа по умолчанию назначает нулевую толщину. Можно изменить толщину оболочки в PropertyManager (Менеджере свойств). Можно выбрать между определениями тонкой и утолщенной оболочки.
|
В качестве основного правила: тонкие оболочки могут использоваться при отношении толщины к пролету менее 0,05.
Применение элементов управления нагрузками, креплениями и сеткой
| Листовой металл |
Нагрузки и крепления автоматически переносятся на серединную поверхность.- Чтобы применить элемент управления креплением, нагрузкой или сеткой к кромке оболочки, выберите связанную грань твердого тела.
- Чтобы применить элемент управления креплением, нагрузкой или сеткой к вершине оболочки, выберите связанную кромку твердого тела.
|
| Фигура поверхности
|
- Приложите нагрузки или крепления к кромкам и/или вершинам поверхностей.
- Можно приложить давление к кромке оболочки. Давление задается на единицу площади. Программа внутренне использует толщину оболочки. Эквивалентная сила, приложенная к кромке, равна произведению значения давления, длины кромки и толщины оболочки.
Поскольку элементы оболочки имеют вращательные степени свободы, необходимо дифференцировать параметры Неподвижное (нет перемещения) и Фиксированное (нет перемещения и нет вращения). Также можно применить концентрированные моменты, используя параметр Сила/Вращательный момент PropertyManager (Менеджера свойств).
|
Создание сетки
Примените необходимое управление сеткой на надлежащих гранях, кромках и вершинах. До создания сетки убедитесь, что параметры создания сетки активированы, и укажите все необходимые параметры управления сеткой.
При создании оболочки можно выбрать постановку задачи для тонкой или толстой оболочки. Тонкие оболочки могут использоваться при отношении толщины к шагу меньшем или равным 0,05.
Т-образные и пересекающиеся оболочки
Вы можете нужным образом ориентировать оболочки на листовом металле, но выполнять те же операции с Т-образными и пересекающимися оболочками невозможно. В таких случаях у некоторых кромок будут неверно выровненные элементы. В результате узловые усилия вдоль этих кромок будут неверными. Мы рекомендуем отображать элементарные усилия для таких моделей, поскольку усреднение пересекающегося элемента не вовлечено.
Пример
|
|
| T-образная модель
|
Сетка оболочки модели
|
|
| Сетка оболочки T-образных моделей всегда создает оболочки, которые не могут быть выровнены.
|
Просмотр результирующих напряжений оболочек

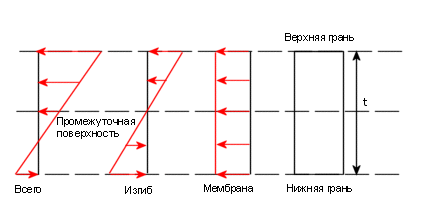

При составлении списка или построении графиков результирующих напряжений можно выбрать один из следующих параметров:
| Сверху |
Общие (мембранное + изгибающее) напряжения на верхней грани |
| Cнизу |
Общие (мембранное + изгибающее) напряжения на нижней грани |
| Мембрана |
Составляющая мембранного напряжения |
| Изгиб |
Компонент Напряжения сгибания |
Дополнительные сведения см. в разделе «Просмотр результатов».
Хотя результаты перемещений в статических исследованиях и результаты температуры в термических исследованиях не меняются, если оболочки не выровнены, рекомендуется выравнивать оболочки для всех исследований. Нажмите Автоматическое повторное выравнивание поверхности оболочки в Настройки по умолчанию > Сетка, чтобы программа автоматически перестраивала поверхности оболочки.
