PropertyManager – разрез сетки

В разделе "Разрез сетки" PropertyManager можно просмотреть элементы сетки внутри объема деталей.

Чтобы открыть окно Разрез сетки PropertyManager, выполните одно из следующих действий:

  • Создайте сетку, дважды нажмите на эпюру качества сетки и нажмите Разрез сетки.
  • Дважды нажмите на активную эпюру результатов и нажмите Разрез сетки.
Невозможно создать эпюру разреза сетки для балок или стержневых элементов.

С помощью эпюры разреза сетки можно проверить параметры качества сетки (соотношение сторон, точки Якобиана) или контуры результата для внутренних элементов сетки.

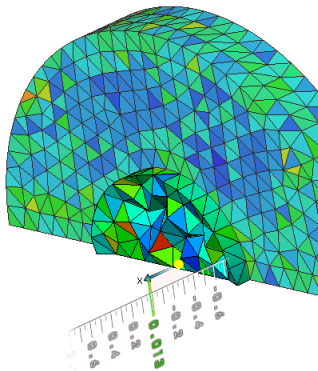

Разрез сетки для эпюры соотношения сторон. Отображаются красные элементы с наивысшим значением соотношения сторон.

Сечение 1

  Самолет Создает плоское поперечное сечение.
Цилиндр Создает цилиндрическое поперечное сечение.
  Справочный объект В качестве справочной плоскости для ориентации плоскости сечения выберите Плоскость 1, Плоскость 2 или Плоскость 3.
Реверсировать направление ограничения
dim_lin_d.png Расстояние болта Устанавливается расстояние смещения, измеренное от выбранного секущего объекта.

Плоскость сечения динамически размещается в графической области с помощью красной стрелки.

dim_ang_x.png Вращение относительно X Поворачивает секущий объект вокруг X-направления.
dim_ang_y.png Вращение относительно Y Поворачивает секущий объект вокруг Y-направления.
PM_draft_angle.gif Радиус Устанавливает радиус цилиндрического поперечного сечения.
  Параметры Выберите один из указанных ниже параметров:

Отобразить кромку

Отображается элементы кромки.

Отобразить плоскость сечения

Отображает объект сечения (плоскость или цилиндр).

Эпюра только в сечении

Отображает элементы сетки, пересекающие объект сечения.

Отображать контуры на неразрезанных частях модели

Отображает контуры результата на неразрезанных частях модели. Если флажок не установлен, программа отображает неразрезанные части модели в режиме "Закрашенные виды".

Разнести сечений

Доступно для сборок. Создает разрез сетки, а затем выполняет разнесение модели. Если флажок не установлен, программа создает эпюру сечения непосредственно в разнесенном виде.

Ограничение вкл./выкл.

Переключает визуальное отображение разреза сетки.

Сброс

Восстановление для элементов значений по умолчанию.
