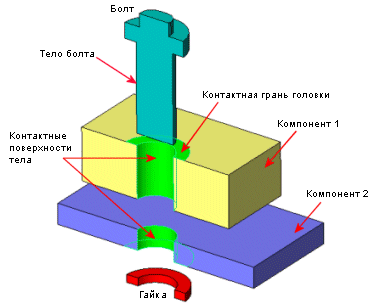

Болт

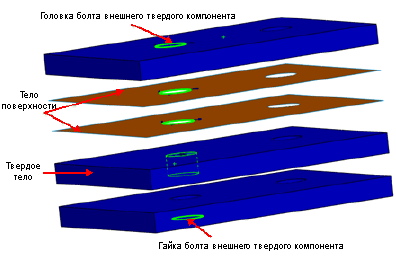

может соединять два компонента, несколько компонентов или компонент с основанием. Можно определить болты, проходящие через смешанный набор твердых тел, оболочек и тел из листового металла. Также можно определить болт, выбрав объекты одного и того же компонента.
Тип
| |
|
|
|---|
|
Стандарт или цековка c гайкой
|
|
Круговая кромка отверстия головки болта  и Круговая кромка отверстия гайки болта
|
Выберите грань, чтобы определить головку болта и расположение гайки болта соответственно.
|
|
Одинаковый диаметр для болта и гайки
|
Выберите этот параметр, если головка болта имеет тот же диаметр, что и гайка.
|
|
Диаметр головки  и Диаметр гайки
|
Задайте единицы измерения и значение диаметра головки болта и гайки болта, соответственно. По умолчанию программа умножает диаметр тела болта на 1,5 для определения диаметра головки.
|
|
Диаметр тела болта
|
Задайте единицы измерения и значение диаметра стержня.
|
|
|
Зенковка с гайкой
|
|
Коническая грань
|
Выберите коническую грань для определения головки болта.
|
|
Круговая кромка отверстия гайки болта
|
См. предыдущее описание.
|
|
Диаметр гайки и Диаметр тела болта
|
См. предыдущее описание. По умолчанию программа умножает диаметр тела болта на 1,5 для определения диаметра гайки.
|
|
|
Стандартный или цекованный винт
|
|
Круговая кромка отверстия головки болта
|
См. предыдущее описание.
|
|
Грани резьбы
|
Выберите грани отверстия другой детали, находящейся в контакте с резьбой.
|
|
Диаметр головки и Диаметр тела болта
|
См. предыдущее описание. По умолчанию программа умножает диаметр тела болта на 1,5 для определения диаметра головки.
|
|
|
Зенкованный винт
|
|
Коническая грань
|
См. предыдущее описание.
|
|
Грани резьбы
|
См. предыдущее описание.
|
|
Диаметр тела болта
|
См. предыдущее описание.
|
|
|
Фундаментный болт
|
|
Круговая кромка отверстия головки болта
|
См. предыдущее описание.
|
|
Целевая плоскость
|
Выберите плоскость для моделирования виртуальной стенки. Необходимо определить условия контакта Виртуальной стены, чтобы предотвратить проникновение в основание.
|
|
Диаметр гайки и Диаметр тела болта
|
См. предыдущее описание. По умолчанию программа умножает диаметр тела болта на 1,5 для определения диаметра гайки.
|
|
Значение
Диаметр тела болта
должно быть равно или меньше диаметра
Грани резьбы.
Тугая посадка
Выберите этот параметр, если радиус стержня равен радиусу цилиндрических граней, связанных с по крайней мере с одной из деталей. Цилиндрическая грань, установленная при тугой посадке, является жесткой и деформируется стержнем, как твёрдое тело.
|
|
Грани контакта хвостовика
|
Выберите одну или несколько цилиндрических граней, контактирующих со стержнем. Если вы выбрали несколько поверхностей детали, они должны иметь одинаковые ось и радиус.
|
Материал
Simulation выбирает Легированную сталь из библиотеки материалов SOLIDWORKS в качестве материала болта по умолчанию.
Данные прочности
| |
Известная площадь прочности при растяжении
|
Выберите этот параметр, если известна площадь прочности при растяжении (минимальная площадь резьбы болта).
|
| |
Рассчитанная площадь прочности при растяжении
|
Выберите этот параметр для расчета программой площади прочности болта при растяжении.
| At = 0.7854 * [Dn-(0.9382/n)] ^2
|
Dn = номинальный диаметр тела соединителя
|
| At = площадь прочности при растяжении
|
p = шаг резьбы
|
| |
n = 1/p = число витков или TPI (виток/мм или виток/дюйм)
|
|
Площадь прочности при растяжении
|
Задайте известную площадь прочности при растяжении для болта.
|
|
Число витков
|
Введите число витков на дюйм или на миллиметр, измеренное по длине крепежа.
|
|
Сила болта
|
Задайте прочность материала болта и ее единицы измерения.
Обычно используется три параметра прочности болта для определения повреждения болта. Предел текучести, предел прочности и условный предел текучести (90% от предела текучести). Часто используется параметр предел текучести материала болта или разряд, но следует выбирать параметр, наиболее подходящий для применения.
|
|
Запас прочности
|
Задайте запас прочности, необходимый для прохождения проверки проектирования болта. Повреждение болта регистрируется, когда общая нагрузка превышает соотношение 1/Запас прочности.
|
|
| |
Включить массу
|
Включает массу
 болта при анализе.
|
Предварительная нагрузка
Выберите этот параметр, если радиус стержня равен радиусу цилиндрических граней, связанных с по крайней мере с одной из деталей. Цилиндрическая грань, установленная при тугой посадке, является жесткой и деформируется стержнем, как твёрдое тело.
Дополнительный параметр
| |
Серия болтов
|
Выберите этот параметр для скручивания болтом более 2 деталей. Для нелинейных исследований можно скрутить болтом более двух компонентов.
Выберите цилиндрические поверхности твердых тел или круговые кромки поверхностей оболочки среднего компонента. Для нелинейных исследований, выберите цилиндрическую поверхность твердого тела.
Цилиндрические грани компонентов, формирующих группу болта, должны быть коаксиальными. При возникновении расхождений с эталонной осью максимальная погрешность составляет 10% наименьшего радиуса выбранных цилиндрических граней.
|
| |
Симметричный болт
|
Если одна или две плоскости симметрии проходят через болт, он является симметричным.
Справочная геометрия Для полусимметричных болтов выберите плоскость или плоскую грань симметрии.
Если используются симметричные болты, введите полное значение предварительной нагрузки и 1/2 или 1/4 полной массы болта в зависимости от выбранного типа симметрии. Также при выводе списка сил болта после запуска исследования результаты будут равны 1/2 или 1/4 полной силы.
|
Настройки обозначения
| |
Редактировать цвет
|
Выберите цвет символов.
|
|
Размер символа
|
Установите размер символов.
|
| |
Отобразить предв. просмотр
|
Переключает видимость болта в графической области.
|
Заметки
- Применимо для статических и нелинейных исследований. Недоступно для композитных оболочек.
-
Постановка задачи для соединителя болта является аппроксимацией сложного нелинейного поведения. Она дает точный результат, когда болты подвергаются растяжению. В сценариях нагрузки, когда болты подвергаются сжимающим нагрузкам, осевые силы болтовых соединителей возможно не будут точными. В таких случаях уменьшение в силе предварительной нагрузки болта может привести к ослаблению болта и потере контакта между болтом и компонентами. Это поведение не может быть смоделировано постановкой задачи с болтовыми соединителями в Simulation. В таких случаях смоделируйте болт и определите контактный набор без проникновения между болтом и компонентами.

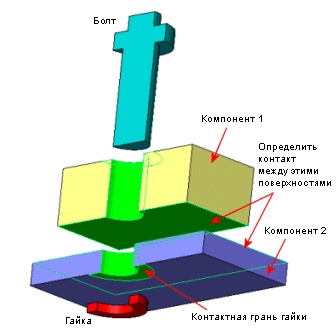

- Вам может потребоваться определить условия контакта для предотвращения интерференции, как показано:
|
|
| Определить контакт между этими двумя гранями. Вы можете определить глобальный, компонентный или локальный контакт.
|
Вам не потребуется определять контакт, если грани не контактируют изначально и во время нагрузки.
|
- Для статических исследований можно учитывать толщину оболочки для контактов без проникновения между двумя поверхностями оболочки.
- Группа отверстий
- При добавлении болта в одно отверстие в группе отверстий, программное обеспечение позволяет распространить болты на все другие отверстия в группе отверстий.
- Программа группирует соединители на основе группы отверстий в отдельной папке.
- Редактирование одного болта в группе применяется ко всем соединителям в группе.
- Можно разбить серию болтов, разорвав связь между ними, и тогда каждый элемент можно редактировать отдельно. Нажмите правой кнопкой мыши на папку, содержащую группу, и выберите Разбить серию болтов.
- Разбив серию болтов, ее впоследствии можно восстановить. Нажмите правой кнопкой мыши на папку, содержащую группу, и выберите Восстановить серию болтов.
