Barra de herramientas emergente Entidades ausentes

Al reemplazar componentes en un ensamblaje, la barra de herramientas emergente Entidades ausentes le ayuda a navegar por las relaciones de posición existentes a medida que reemplaza las referencias a las mismas.

En la barra de herramientas emergente, puede:
  • Mostrar la pieza de reemplazo sola, mostrar la pieza de reemplazo con piezas relacionadas o mostrar el ensamblaje completo.
  • Deshacer selecciones y operaciones.
  • Eliminar relaciones de posición.
  • Omitir relaciones de posición.
  • Activar o desactivar alineaciones de relaciones de posición.

Para acceder a la barra de herramientas emergente Entidades ausentes, seleccione la opción Volver a asociar relaciones de posición en el PropertyManager Sustituir componentes:

  1. Haga clic con el botón derecho del ratón en un componente y seleccione Reemplazar componentes.
  2. En el PropertyManager:
    1. Para Con este , seleccione un componente de reemplazo.
    2. En Opciones, seleccione Volver a asociar relaciones de posición.
    3. Haga clic en .

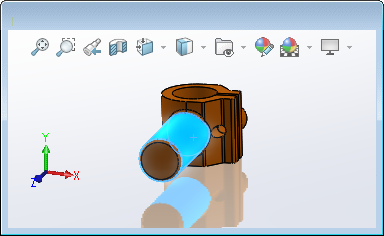

    Se abre el PropertyManager Reparar relaciones de posición. Además, aparece la barra de herramientas emergente Entidades ausentes y una ventana que muestra el componente original con la relación de posición ausente resaltada.





  Aislar Controla qué componentes se ven en la zona de gráficos para ayudarle a concentrarse en las entidades de relaciones de posición ausentes. Haga clic en Aislar y seleccione:
Entidad seleccionada Muestra sólo el componente que está insertando.
Piezas de entidad y con relaciones de posición Muestra el componente que está insertando, más los componentes que tienen una relación de posición con la pieza que está reemplazando.
Todo el ensamblaje Muestra todos los componentes visibles del ensamblaje.
Deshacer Deshace la acción anterior.
Eliminar Eliminar relaciones de posición Elimina la relación de posición seleccionada.
Siguiente referencia Selecciona la siguiente entidad de relación de posición en la lista sin realizar ninguna acción en la entidad actual.
Invertir alineación de relaciones de posición Alterna la alineación de las relaciones de posición.
