Añadir relaciones de posición desde la barra de herramientas contextual Relaciones de posición rápidas

Puede utilizar la barra de herramientas contextual Relaciones de posición rápidas para agregar algunos tipos de relaciones de posición en un ensamblaje sin abrir el PropertyManager Relación de posición.

Para activar la funcionalidad de las Relaciones de posición rápidas, haga clic en Herramientas > Personalizar. En la pestaña Barras de herramientas, en Barra de herramientas de contexto, seleccione Mostrar relaciones de posición rápidas.

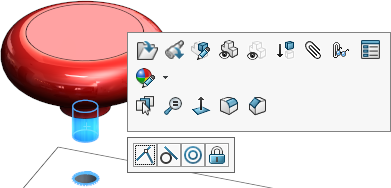

La barra de herramientas contextual Relaciones de posición rápidas aparece al pulsar Ctrl + seleccionar entidades de relación de posición.
  • Para la geometría del modelo (como caras, aristas y vértices), debe seleccionar en la zona de gráficos.
  • Para la geometría de referencia (como planos, ejes y puntos), puede seleccionar en la zona de gráficos o en el gestor de diseño del FeatureManager.
Los tipos de relaciones de posición compatibles incluyen todos los tipos de relaciones de posición estándar, además de algunas relaciones de posición avanzadas (centro de perfil, simétrico y ancho) y algunas relaciones de posición mecánicas (leva y ranura).

Solo las relaciones de posición que son apropiadas para sus selecciones están disponibles en la barra de herramientas contextual Relaciones de posición rápidas.


Utilice la barra de herramientas contextual Relaciones de posición rápidas para agregar una relación de posición:

  1. En un ensamblaje, pulse Ctrl + seleccionar entidades para relacionar.
    La relación de posición predeterminada se resaltará en la barra de herramientas de contexto.
  2. Seleccione una relación de posición.
    Para algunas relaciones de posición, como distancia, ángulo y centro de perfil, la barra de herramientas se expande. Introduzca la especificación de la relación de posición (como distancia) y haga clic en .
    Se aplica la relación de posición.
