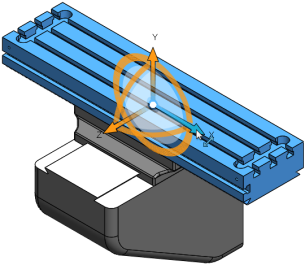

Uso de un sistema de referencia para mover un componente

Para mover componentes con un sistema de referencia:

  1. Haga clic con el botón derecho del ratón en un componente y seleccione Mover con sistema de referencia.
  2. Arrastre elementos del sistema de referencia:
    • Arrastrando un brazo se arrastra el componente a lo largo del eje de dicho brazo.
    • Arrastrando un anillo se arrastra el componente a lo largo del plano de dicho anillo.
  3. Para escribir coordenadas o distancias específicas, haga clic con el botón derecho del ratón en la esfera central y seleccione de lo siguiente:
    Opción Descripción
    Mostrar cuadro Trasladar XYZ Mueve el componente a una coordenada XYZ determinada.
    Mostrar cuadro Trasladar Delta XYZ Mueve el componente una distancia determinada.
  4. Haga clic en la zona de gráficos para desactivar el sistema de referencia.
    Para mover o alinear el sistema de referencia:
    • Arrastre la esfera central para arrastrar el sistema de referencia libremente.
    • Alt + arrastre la esfera central o un brazo y colóquelo en una arista o cara para alinear el sistema de referencia con éstas.
    • Haga clic con el botón derecho del ratón en la bola central y seleccione Alinear con, Alinear con el origen del componente o Alinear con el origen del ensamblaje.
