環狀註解複製排列

您可以在工程圖以環狀排列的方式顯示註解。

1. 選擇註解。
2. 在工程視圖中，按一下環狀註解複製排列 (「註記」工具列)，或按一下插入 > 註記 > 環狀註解複製排列。
3. 在 PropertyManager 中的參數之下：
   • 要設定工程視圖中心之外的複製排列中心，請在 中心 X 及 中心 Y 中設定值。 您也可以拖曳選擇點來設定複製排列的中心。
   • 設定間距 以指定複製排列中的總度數。 您也可以在圖面中設定間距 。
   • 選擇同等間距來排列等距的副本。
   • 將 副本數 設定為要產生註解的總數。 您也可以在圖面中設定副本數 。
   • 設定 半徑 以指定複製排列的半徑。 您也可以拖曳選擇點來設定半徑 。
   • 設定弧角度 以指定從所選註解的中心到複製排列的中心或頂點的量測角度。


   • 按一下反轉方向 沿著圓的相反方向產生複製排列。 您也可以在圖面中按一下控制點 來反轉方向。

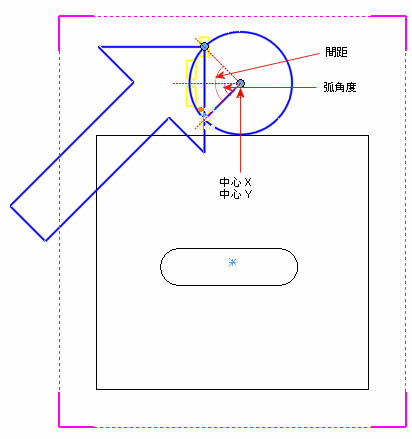

     您也可以在圖面中拖曳選擇點 來變更半徑與設定複製排列的中心。

     開始的註解	環狀註解複製排列
     編輯的環狀註解複製排列

4. 按一下 。
5. 在您產生複製排列之後，您可以編輯個別的註解。
