直線註解複製排列

您可以在工程圖以直線排列的方式顯示註解。

1. 選擇註解。
2. 直線註解複製排列直線註解複製排列 (「註記」工具列)，或按一下插入 > 註記 > 直線註解複製排列。
3. 在 PropertyManager 中的方向 1 之下：
   • 設定註解之間的 間距 。 您也可以在圖面中設定間距 。
   • 將 副本數 設定為要產生註解的總數。 您也可以在圖面中設定副本數 。
   • 設定從水平 (X 軸) 到角度方向的角度 。 例如，要產生從註解開始沿著 45º 線的複製排列，請將角度設定為 45。
   • 按一下反轉方向 沿著直線的延伸產生複製排列。 例如，如果您將角度設定為 45，按一下反轉方向會產生從註解開始沿著 225º 線的複製排列。 當您按一下反轉方向時，角度便會更新。 您也可以在圖面中按一下控制點 來反轉方向。
     您也可以在圖面中拖曳選擇點 來變更複製排列的間距與角度。
4. 對方向2 重複步驟 4。
   當副本數大於 1 時方向2 會啟動。
5. 按一下 。

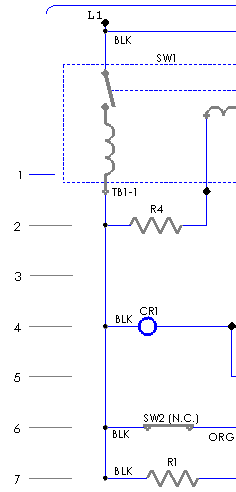

   開始的註解	產生直線註解複製排列

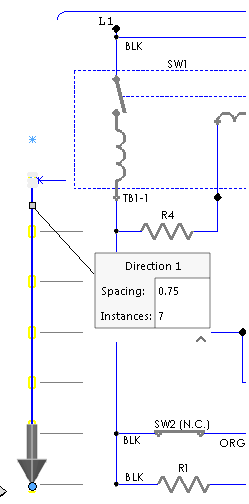

   直線註解複製排列	編輯的直線註解複製排列

6. 在您產生複製排列之後，您可以編輯個別的註解。
