在圖面中顯示 SOLIDWORKS Simulation 結果

您可以在 SOLIDWORKS 圖面中顯示 SOLIDWORKS Simulation 結果，以及模型中不屬於模擬一部分的其他零組件或本體。

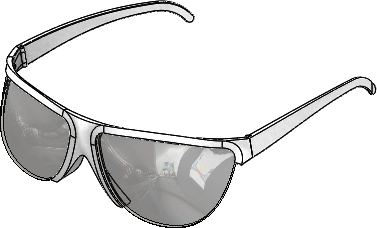

1. 開啟磁碟機代號:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\sunglasses.sldasm。
   如果「解除輕量抑制零組件」對話方塊出現，按一下確定。 該組合件有一併儲存的模擬研究。


2. 按一下靜態 1 標籤。
3. 在 Simulation 研究樹狀結構中，以滑鼠右鍵按一下靜態 1，然後按一下執行。
4. 按一下模型標籤。
5. 按一下模擬顯示 (「檢視」工具列) 或 檢視 > 顯示 > 模擬顯示 。
   如果模擬顯示對話方塊出現，請按一下確定。
6. 在 PropertyManager 中：
   1. 在所選結果下，選擇位移1。
   2. 按一下 。

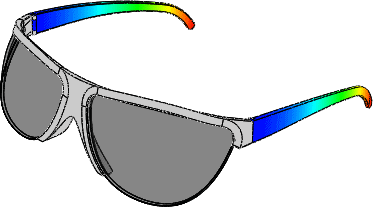

   隨即顯示組合件本身，並直接在組合件中顯示模擬結果。



   模擬顯示指令只會針對您已載入所有模擬資料的研究列出結果繪圖。 若要載入所有模擬資料，請按一下 模擬 > 選項 > 系統選項 > 一般 ，然後選擇開啟模型時載入所有 Simulation 研究 (需要更多時間開啟模型)。 您也可以按一下個別模擬標籤，為特定研究載入模擬資料。
