アセンブリ可視化ビューを表示状態として保存できます。
アセンブリ可視化 タブ
で、列ヘッダーの右にある矢印
をクリックし、表示状態の追加 をクリックします。 アセンブリ可視化を閉じると、モデルが元の色に戻ります。
表示状態 の ConfigurationManager タブ
に
可視化表示状態 (Visualization Display State) n

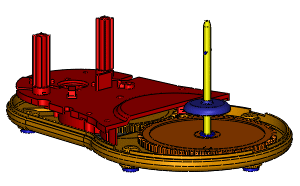

が表示されます。 表示状態をダブルクリックすると、モデルはアセンブリ可視化の色で表示されます。
この表示状態は、アセンブリの色のスナップ ショットを表示状態として保存したものです。構成部品プロパティの値が変更された場合、表示状態は更新されません。表示状態を更新するには、アセンブリ可視化まで戻り、新しい表示状態を作成する必要があります。
