바닥 평면 작성

이 단계에서 기차 트랙의 바닥이 될 어셈블리를 사용하여 해당 어셈블리의 윗면을 바닥 평면으로 정의합니다.

바닥 평면을 작성하는 방법:

  1. 드라이브 문자:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\playground.SLDASM을 엽니다.
  2. 삽입 > 참조 지오메트리 > 바닥 평면 을 클릭합니다.

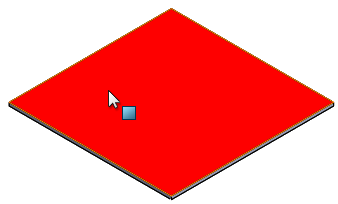

  3. 그래픽 영역에서 바닥 평면에 대해 윗면을 클릭합니다.

  4. 를 클릭합니다.
    FeatureManager 디자인 트리가 바닥 평면을 포함하도록 업데이트됩니다.
