두 번째 자산 게시

이 단계에서는 곡선형 기차 트랙을 사용하여 바닥 평면을 정의하고 마그네틱 메이트의 연결점을 정의합니다. 또한 여러 가지 설정을 선택할 수 있습니다.

1. 드라이브 문자:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\turn.SLDPRT를 엽니다.
2. 도구 > Asset Publisher 를 클릭합니다 .

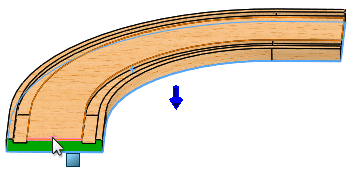

3. 그래픽 영역에서 바닥 평면에 대해 표시된 면을 선택합니다.


4. 연결 점 아래에서 연결점으로 그림에 표시된 모서리를 선택합니다.


5. 연결 방향으로 그림에 표시된 면을 선택합니다.


6. 오른쪽 클릭하여 커넥터를 연결점에 추가합니다.


7. 파트를 회전하고 연결점으로 그림에 표시된 모서리를 선택합니다.


8. 연결 방향으로 그림에 표시된 면을 선택합니다.


9. 커넥터 추가를 클릭합니다.


10. 를 클릭합니다.
    FeatureManager 디자인 트리가 바닥 평면, Connector1, Connector2를 포함하고 있는 게시된 참조를 포함하도록 업데이트됩니다.
