Publikování druhého prostředku

V tomto kroku použijeme zakřivenou kolejovou trasu k definování povrchové roviny a přidání spojovacích bodů pro magnetické vazby. Také můžete vybrat odlišnou konfiguraci.

Postup publikování druhého prostředku:

  1. Otevřete soubor písmeno jednotky:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\turn.SLDPRT.
  2. Klikněte na Nástroje > Publikování prostředků .

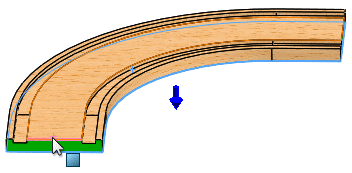

  3. V grafické ploše vyberte zobrazenou plochu představující Povrchovou rovinu.

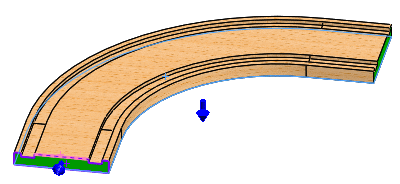

  4. Vyberte hranu zobrazenou pro Bod připojení v části Body spojení.

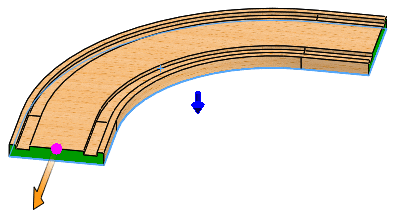

  5. Vyberte zobrazenou plochu pro Směr připojení.

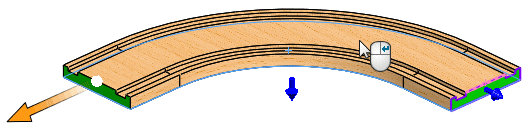

  6. Klikněte pravým tlačítkem pro přidání konektoru k Bodům spojení.

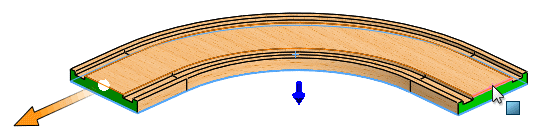

  7. Otočte díl a vyberte zobrazenou hranu reprezentující Bod připojení.

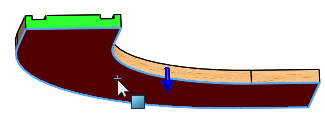

  8. Vyberte zobrazenou plochu pro Směr připojení.

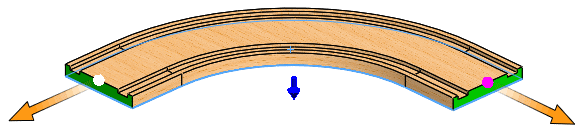

  9. Klikněte na možnost Přidat spojku.

  10. Klikněte na .
    Strom FeatureManager se aktualizuje, aby obsahoval Publikované odkazy, mezi které patří Povrchová rovina, Spojka1 a Spojka2.
