Miglioramenti allo SpeedPak

È possibile includere geometria di riferimento e curve in uno SpeedPak. È possibile selezionare schizzi da qualsiasi livello dell'assieme da includere in uno SpeedPak.

In precedenza tutti gli schizzi non assorbiti di livello superiore erano inclusi nello SpeedPak. Era necessario sospendere gli schizzi di livello superiore che si desiderava escludere e non era possibile selezionare gli schizzi nei sottoassiemi.

Per includere geometria di riferimento e schizzi in uno SpeedPak:

  1. Aprire lettera di unità:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\speedpak\gearbox.sldasm.

  2. Nella scheda del ConfigurationManager, fare clic con il pulsante destro del mouse sulla configurazione predefinita e scegliere Aggiungi SpeedPak.

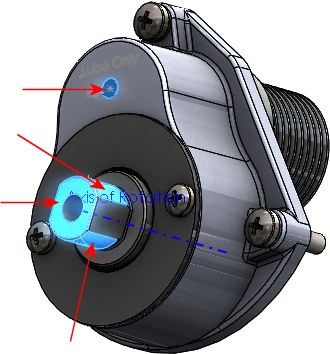

  3. Nell'area grafica, selezionare le quattro facce illustrate per Facce da includere .

    Tre delle facce sono nel componente SHAFT - DRIVE.
  4. Nel PropertyManager, in Includi, fare clic su Geometrie di riferimento, schizzi e curve da includere .

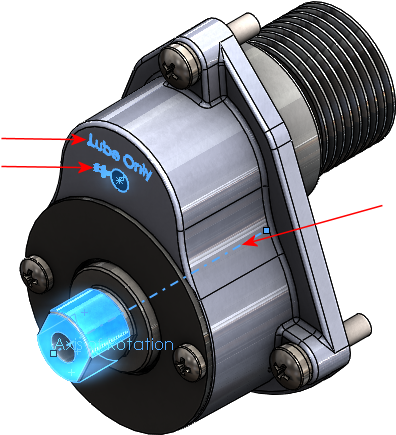

  5. Nell'area grafica, selezionare il testo Asse di rotazione, Solo lubrificante e lo schizzo della freccia di lubrificazione mostrati.

  6. Nel PropertyManager, in Opzioni, selezionare Rimuovi grafica fantasma.
  7. Fare clic su .

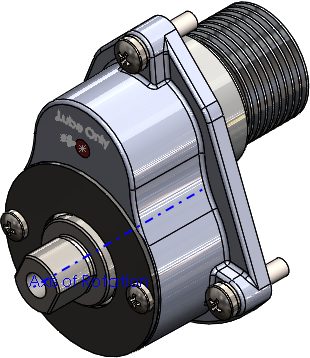

    Gli schizzi e l'asse sono inclusi nello SpeedPak.
