スケッチ図

スケッチ図には次の機能が含まれます。
  • スケッチ平面に、図 (.bmp, .gif, .jpg, .jpeg, .tif, .tiff, .wmf, .png, .psd) を挿入します。
  • 一般的に 2D スケッチ作成のための下地として図を使用します。
  • Autotrace を使用してラスター データをベクトル データに変換します。

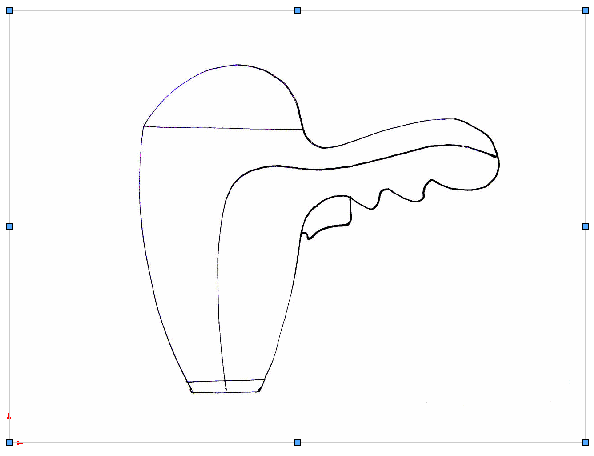

スケッチ図は、スケッチ原点の (0, 0)座標で挿入されます:

.tiff ファイルのスケッチ図を挿入した場合、解像度は 4096 x 4096 に限定されます。両方の寸法が制限数の値になるまで、制限数を越えるファイルは、半分にカットされます。 例えば、5000 x 3000 の .tiff ファイルを挿入すると、ファイルは 2500 x 1500 に縮小されます。

Autotrace の推奨

Autotrace は、.jpegs と .bitmaps などのイメージをスケッチ ジオメトリにトレースして変換できるアドインです。 このアドインはハイ コントラスト イメージで最も良く機能します。
  • ソースイメージは、最小限 300 dpi で、 高解像度であるべきです。
  • ライン アートは用紙に正確な輪郭で書かれ、高コントラストであるべきです。


  • 色は選択する領域の中で可能な限り同一であるべきです。
スケッチ図（Sketch Picture）PropertyManager の 2 ページ目は Autotrace がアドインとして有効な場合のみ利用可能です。 ツール（Tools） > アドイン（Add-Ins）をクリックして、ダイアログ ボックスで Autotrace を選択します。

Autotrace の互換性

  • .bmp、.gif、.jpg などのイメージ フォーマットは使用できますが、アニメーションされた .gif ファイル、.avi ファイルなどのアニメーション フォーマットは使用できません。
  • Autotrace を部品またはアセンブリ ファイル（*.sldprt と *.sldasm）には適用できますが、図面ファイル（*.slddrw）には適用できません。
