スケッチ図のベクトル データへの変換

図をベクター データへ変換するには:

  1. 開いたスケッチで、スケッチ図 Tool_Sketch_Picture_Sketch.gif(スケッチ ツールバー)をクリックするか、ツール (Tools) > スケッチ ツール (Sketch Tools) > スケッチ図 (Sketch Picture) をクリックします。
  2. ダイアログ ボックスで、図のファイルを検索して開くをクリックします。
    図が挿入されます。
  3. 必要であれば、スケッチ図(Sketch Picture) PropertyManager最初のページでプロパティを設定します。
  4. PM_next.gif をクリックし、スケッチ図 PropertyManager の 2 ページ目を表示します。
  5. トレース設定 で:
    1. イメージ タイプ のツールを選択します。
    2. 選択ツール のツールを選択し、トレースを行いたいイメージの周りに境界を作成します。
    3. トレース開始 をクリックします。
  6. プレビューの設定 で、ソース イメージ表示トレース ジオメトリ表示 を選択か、選択解除し、ソース イメージとトレース イメージを隔離して確認します。
  7. 調整 で、スライダーを調整します。
    次の点に注意してください:
    • スライダーはソースイメージをコントロールします。
    • 色の許容誤差トレランス認識 のスライダーはダイナミックです。
    • 色の許容誤差 を左に動かし、色の精度を増加させ、色の偏差を減少させます。
    • トレランス認識 を左に動かし、トレースがソース ジオメトリに従う精度を増加させます。
  8. 適用 をクリックします。

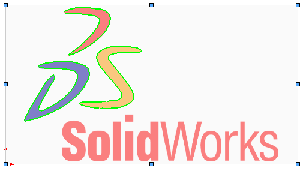

    ソース イメージ表示 を選択解除できるので、スケッチを作成したとき、ベクター スケッチ要素だけが表示されます。
  9. PM_OK.gif をクリックし、スケッチを作成します。
  10. 個々のスプライン(spline)セグメントを選択し、必要に応じてそれらの形を調整します。
