分解ラインの追加(Adding Explode Lines)

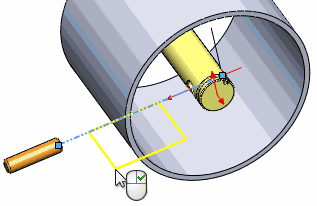

この例では、分解図で、ピンとシャフトの穴の間に分解ラインを追加します。

1. 接続する 2 つのアイテムのそれぞれで、面、円形エッジ、または直接エッジを 1 つ選択します。
   たとえば、穴の面とピンの円形エッジを選択します。




   分解ラインのプレビューが表示されます。




2. をクリックします。
   分解ラインが表示されます。





   複数のラインを挿入できるように、分解ライン（Route Line）ツールをアクティブにしておきます。

   分解ライン スケッチのすべての線は、二点鎖線で表示されます。
3. さらに分解ラインを追加するか、 をもう一度クリックして PropertyManager を閉じます。

この例では、分解ライン スケッチの分解ラインが構成部品を通っているため、その構成部品の周囲を通るジョグが追加されます。

1. ジョグ線 （分解スケッチ ツールバー）をクリックします。。
2. 線をクリックしてジョグを開始します。
3. ポインタを移動し、ジョグの幅と深さをプレビュー表示します。




   スケッチ ラインをクリックしてポインタを離した場合は、Tab キーを押すと 3D スケッチ内の平面を変更できます。クリックして（ポインタを離さずに）ドラッグした場合は、平面を変更できません。
4. もう一度クリックしてジョグを完成します。




   複数のジョグを挿入できるように、ジョグツールをアクティブにしておきます。

5. をクリックして PropertyManager を閉じます。
