スケッチ整列

3D 部品への変換用にスケッチを抽出後、ベース フィーチャーを作成する前にスケッチを整列できます。最初に選択したスケッチは、２つめに選択したスケッチと整列するよう移動します。

スケッチを整列するには：

  1. 別のスケッチと整列させるスケッチの線、または点を選択します。
  2. Ctrl キーを押しながら、最初のスケッチが整列する対象の 2 つめのスケッチの線または点を選択します。
  3. スケッチ整列 （2D から 3D ツールバー）またはツール (Tools) > スケッチ ツール (Sketch Tools) > 整列 (Align) > スケッチ (Sketch)をクリックします。
補助図スケッチの例（Example of Aligning Sketches）
上面（Top）と補助図（Auxiliary）の 2 つのスケッチは整列されません。 上面（Top）スケッチは固定され、補助図（Auxiliary）スケッチは移動して整列します。

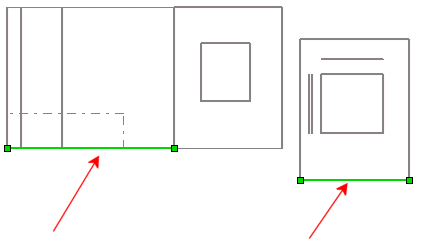

補助図（Auxiliary）スケッチにある線を選択し、Ctrl キーを押したまま平面（Top）スケッチにある線を選択します。
上部のスケッチ 補助スケッチ


スケッチ整列（Align Sketch）をクリックします。

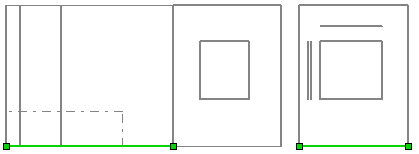

補助図（Auxiliary）スケッチが移動し、平面（Top）スケッチと整列します。
