Inserção de ativos na montagem

Nessa etapa, você insere as faixas na montagem do chão e seleciona uma configuração alternativa.

1. Clique em Inserir componentes (barra de ferramentas Montagem) ou em Inserir > Componente > Peça/montagem existente.
2. No PropertyManager, em Abrir documentos, selecione straight_track e arraste o ponteiro do mouse com a faixa anexada até a área de gráficos, conforme mostrado.

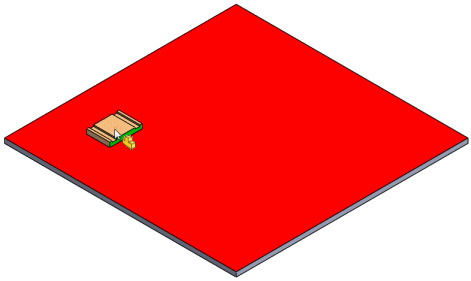

3. Clique no chão para posicionar a faixa.
   A faixa se posiciona no chão, pois os posicionamentos de chão estão incluídos.
4. No PropertyManager:
   1. Em Abrir documentos, selecione curva.
   2. Em Configuração, selecione 0 (curva em U).

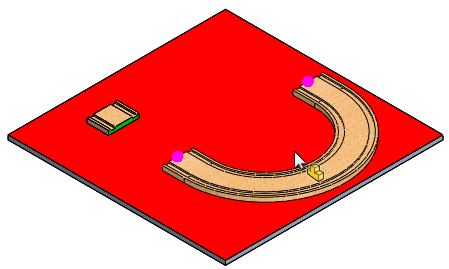

   3. Arraste o ponteiro do mouse com a faixa anexada até a área de gráficos, conforme mostrado, mas solte.

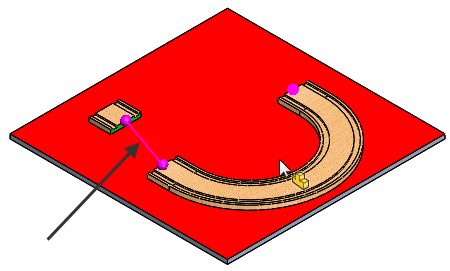

5. Arraste a faixa curva em direção à faixa reta e observe a linha de snap do posicionamento magnético que aparece à medida que você arrasta a faixa curva para mais perto da faixa reta.


   Se você soltar a faixa curva quando a linha do snap for exibida, as faixas entrarão no posicionamento.

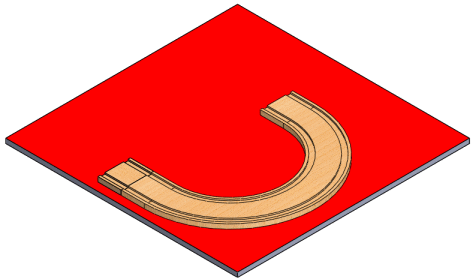

6. Clique para soltar a faixa curva, assim ela fará o snap com a faixa reta.
