Инструмент для диагностики Активная точка напряжение определяет, какие области модели демонстрируют самое высокое напряжение.
Доступно для статических исследований.
Нажмите правой кнопкой мыши на папку Results
и выберите Инструмент для диагностики напряжения.
Наибольшие значения напряжения в интересующих областях можно отнести к особым точкам напряжения для таких геометрических элементов, как острые углы, точечные нагрузки или фиксированные граничные условия.
Особые точки напряжения расходятся. Это означает, что при сокращении размера сетки значение в этих точках должны увеличиться до теоретического значения бесконечности. Допустимые значения концентрации напряжения сходятся и достигают устойчивого значения при уточнении сетки.

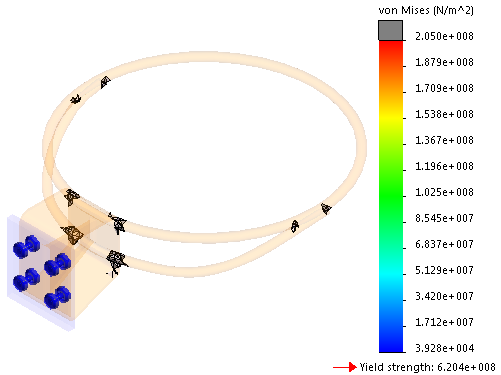

Когда обнаружены активные точки напряжения, эти области модели можно просмотреть с помощью эпюры активных точек напряжения, на которой отображаются вариации напряжения по Мизесу. Можно указать собственный цвет (по умолчанию — серый) для значений напряжения, превышающих пороговое значение, которое инициирует обнаружение активных точек.
Нажмите кнопку Изолировать активные точки напряжения в окне PropertyManager Активные точки напряжения, чтобы отобразились только области, определенные как активные точки напряжения.
