Отображение результатов SOLIDWORKS Simulation в графической области

Можно отобразить результаты SOLIDWORKS Simulation в графической области SOLIDWORKS вместе с другими компонентами или телами в модели, которые не являются частью процесса моделирования.

В этом случае переключение между результатами моделирования и средой моделирования не требуется. Не подходит для отображения результатов моделирования в рамках тел и компонентов. Такое отображение служит для целей маркетинга и прогнозного проектирования. Ранее при выполнении моделирования для компонента в сборке отображался только компонент с результатами, а все другие компоненты были скрыты.
Примером прогнозного проектирования является внесение изменений в модель на основе результатов моделирования.

Доступно только для лицензий SOLIDWORKS Simulation.

Чтобы отобразить результаты SOLIDWORKS Simulation в графической области, выполните следующие действия.

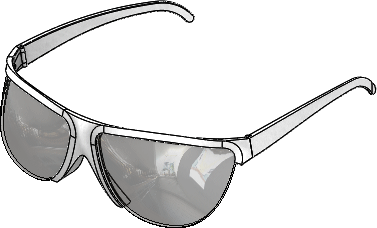

  1. Откройте файл буква диска:\Users\Public\Public Documents\\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\sunglasses.sldasm.
    При появлении диалогового окна "Решение сокращенных компонентов" нажмите ОК. Сборка содержит сохраненное исследование моделирования.

  2. Выберите вкладку Статическое 1.
  3. В дереве исследования Simulation нажмите правой кнопкой мыши Статическое 1 и выберите Выполнить.
  4. Выберите вкладку Модель.
  5. Нажмите Экран Simulation (панель инструментов "Вид") или выберите Вид > Отображение > Экран Simulation .
    Если появится диалоговое окно Экран Simulation, нажмите ОК.
  6. В окне PropertyManager:
    1. В разделе Выбранный результат выберите Деформация1.
    2. Нажмите .

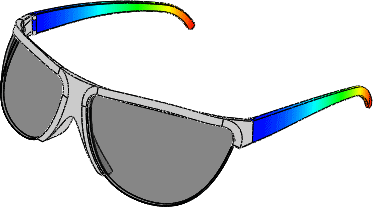

    Сборка отображается с помощью результатов моделирования в контексте сборки.

    Команда Экран Simulation позволяет отобразить только эпюры результатов для исследований, для которых загружены данные моделирования. Чтобы загрузить все данные моделирования, нажмите Simulation > Параметры > Параметры системы > Общие и выберите Загрузить все исследования Simulation при открытии модели (для открытия модели потребуется больше времени). Можно также загрузить данные моделирования для отдельного исследования, нажав на конкретную вкладку моделирования.
