Модуль анализа охлаждения улучшен.
Вариант решения доступен для модуля анализа охлаждения и поддерживает моделирование контуров охлаждения с несколькими впускными и выпускными отверстиями. Все боковые каналы без впускных и выпускных отверстий рассматриваются как тупиковые. Выберите Поле потока хладагента в разделе Граничные условия.
 |
| Красная стрелка: Впускное отверстие; Синяя стрелка: Выпускное отверстие; X: Тупик. |
После выполнения анализа Поле потока хладагента для скорости хладагента и давления хладагента доступны новые параметры эпюры результатов.
 |

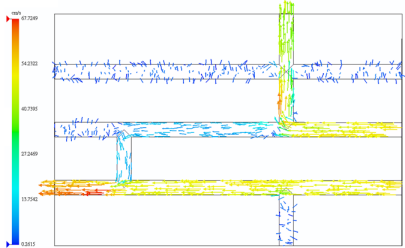

| Скорость системы хладагента |
 |

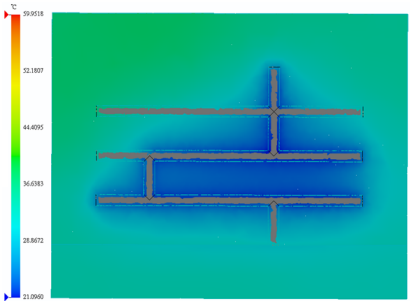

| Температура литейной формы в конце охлаждения |
Время открытия литейной формы включается в вычисления решающей программы для охлаждения. Это объясняется действием хладагента, циркулирующего при открытой литейной форме. Время открытия литейной формы указано в сводке Время цикла в отчете.
