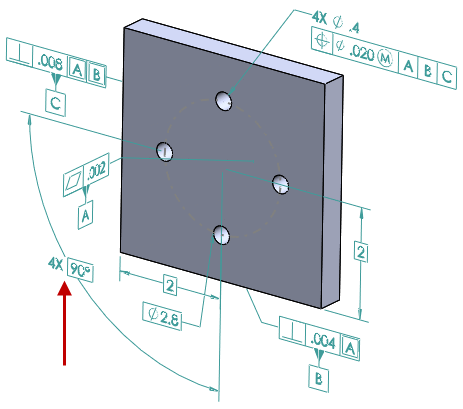

Использование схем круговых размеров для деталей с отклонением формы

Инструмент DimXpert Схема автонанесения размера поддерживает схемы круговых размеров.



Для использования схем круговых размеров для деталей с отклонением формы:

  1. Выберите Инструменты > Параметры > Свойства документа > DimXpert > Отклонение формы.
  2. В диалоговом окне в разделе Основные размеры выберите Создать основные размеры и Полярный.
  3. Нажмите кнопку ОК.
  4. Нажмите Схема автонанесения размера или выберите Инструменты > DimXpert > Схема автонанесения размера.
  5. В окне PropertyManager Настройки в разделе Нанесение размеров на массив выберите Полярный.
  6. Настройте параметры.
  7. Нажмите .
