Использование баз в схемах автонанесения размера

Инструмент DimXpert Схема автонанесения размера позволяет выбрать существующие базы для справочных элементов.

Для использования баз в схемах автонанесения размера:

  1. Нажмите Схема автонанесения размера (панель инструментов DimXpert) или выберите Инструменты > DimXpert > Схема автонанесения размера.

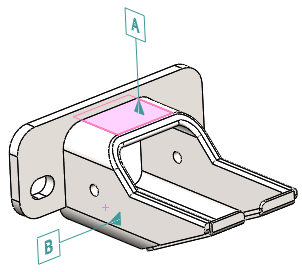

  2. В окне PropertyManager в разделе Выбор базы выберите обозначение первичной базы, затем дополнительно выберите обозначения вторичной и третичной базы, чтобы использовать их при создании геометрических допусков.
    Можно выбрать существующие базы.
  3. Настройте параметры.
  4. Нажмите PM_OK.gif.
