Создание снятия напряжения угла с тремя сгибами

Можно создать снятие напряжения угла в одной общей точке пересечения трех сгибов. Снятие напряжения угла применяется в общей точке пересечения линий сгиба.

Чтобы создать снятие напряжения угла с тремя сгибами:

  1. Откройте буква диска:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\sheet metal\bracket.sldprt.
  2. Выберите Снятие напряжения угла (панель инструментов Листовой металл) или выберите Вставка > Листовой металл > Снятие напряжения угла.
  3. В окне PropertyManager:
    1. В разделе Тип угла выберите Угол с 3 сгибами.
      Для создания угла с тремя сгибами модель должна содержать три сгиба, линии которых пересекаются строго в одной точке.
    2. В разделе Углы выберите Выбрать все углы.
    3. В разделе Параметры снятия напряжения выберите Круговой и присвойте параметру Диаметр значение 4.
      Снятие напряжения угла с тремя изгибами может быть прямоугольным, круговым, каплевидным и полным.
    4. Нажмите .

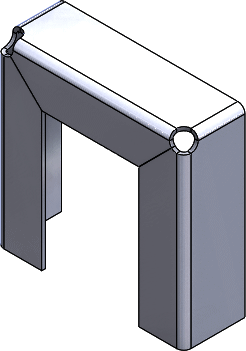

    Снятие напряжения будет добавлено к углам.
