Создание прозрачных разрезов

При создании разрезов отдельные тела и компоненты можно настроить как прозрачные.

Прозрачность позволяет увидеть внутренние части модели. Прозрачный разрез доступен в PhotoView 360.

Чтобы создать прозрачные разрезы:

  1. Откройте буква диска:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\gearbox\GEARBOX.sldasm.


  2. Выберите Разрез (панель инструментов "Вид") или Вид > Отображение > Разрез.
  3. В окне PropertyManager:
    1. В поле Метод разреза выберите Зональный.
    2. Выберите Компоненты с прозрачным сечением.
  4. В плавающем дереве конструирования FeatureManager выберите КОРПУС - ЗУБЧАТЫЕ КОЛЕСА.
  5. В окне PropertyManager в разделе Компоненты с прозрачным сечением выполните следующие действия.
    1. Выберите Включить выбранное, чтобы сделать корпус прозрачным.
    2. Для параметра Прозрачность установите значение 0,75.
    3. Нажмите .

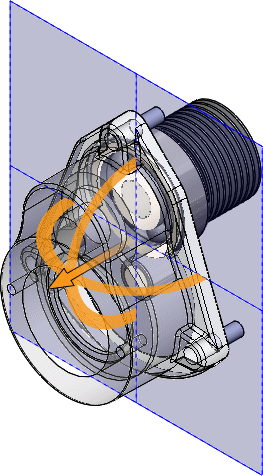

    Разрез будет отображаться с прозрачным корпусом.
