Размещение позиций на чертежах вручную

Добавление позиций к чертежам вручную обеспечивает расширенное управление способами добавления позиций к чертежам в SOLIDWORKS Inspection.

При выборе авто-позиции программное обеспечение добавляет позиции для всех характеристик в чертеже, используя указанный порядок сортировки (по часовой стрелке или против часовой стрелки).

Если выбрать добавление позиций вручную, программное обеспечение выполняет следующие действия.

  • Добавляет позиции только для указанных характеристик.
  • Упорядочивает позиции в порядке их выбора.

Чтобы добавить позиции к чертежам вручную:

  1. Выберите Новый проект контроля (SOLIDWORKS Inspection CommandManager).
  2. Выберите шаблон проекта.
  3. На вкладке Общие настройки окна PropertyManager Создать проект осмотра в разделе Информация о характеристиках для параметра Извлечение выберите Вручную.
  4. Нажмите для проверки параметров проекта.
  5. Нажмите Добавить характеристику (SOLIDWORKS Inspection CommandManager).
  6. В графической области используйте один из следующих методов выбора характеристик для добавления позиций:
    • Выбор отдельных характеристик.

      Характеристики добавляются в Дерево характеристик в порядке, в котором они выбраны.

    • Выбор рамкой набора характеристик.

      Все характеристики в рамке добавляются в Дерево характеристик.

    Для удаления характеристики нажмите на нее в графической области.
    Если необходимо добавить позиции для большинства, но не для всех характеристик, можно выбрать рамкой весь чертеж и затем удалить характеристики, для которых не требуется добавлять позиции.
  7. Нажмите Добавить/редактировать позиции (SOLIDWORKS Inspection CommandManager).

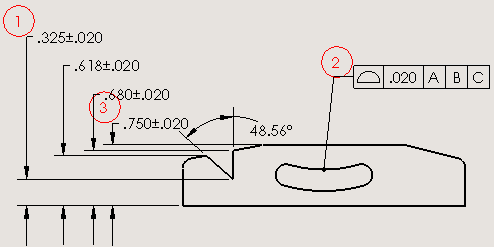

    Программное обеспечение создаст позиции для выбранных характеристик в порядке, в котором они выбраны.
    Этот шаг не требуется в случае выбора параметра Авто-позиция в настройках проекта Inspection.
