在 3D 几何图形曲面上创建草图等距

您可以使用曲面上等距工具来在 3D 草图中使 3D 模型边线和模型面等距。

1. 打开 3D 模型。
2. 单击曲面上等距（草图工具栏），或者单击工具 > 草图工具 > 曲面上等距。

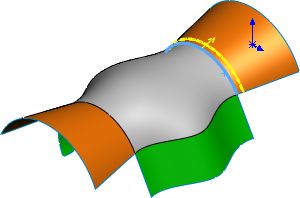

3. 在图形区域中，如图所示选择 Surface-Loft4 的边线。


4. 在 PropertyManager 中：
   1. 将等距距离设置为 10。
   2. 选择反转。
      实体将被投影到相反面上。

      仅当选定边线被连接到属于同一实体的面时才能使用反转。




5. 选择 Surface-Loft5 和 Surface-Loft3 的内部边线。
6. 单击 。

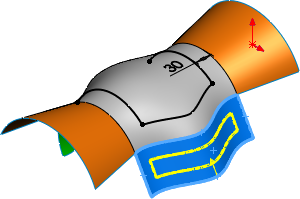

7. 双击这三条边线的尺寸值并在尺寸输入值框中输入 30。



8. 单击曲面上等距。
9. 在 PropertyManager 中：
   1. 在图形区域中单击 Surface-Loft5。
   2. 将等距距离设置为 20。
   3. 单击 。
   将 Surface-Loft5 的所有边线等距。
