合并位置尺寸

要组合位置尺寸：

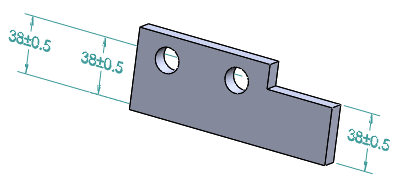

  1. 打开带有尺寸的模型进行组合。例如，您可以将三个尺寸组合为一个。
    当组合位置尺寸时，它们必须具有相同的原点特征。

  2. 在按住 Ctrl 键的同时从左到右选择三个尺寸。
  3. 右键单击并选择组合尺寸。
    在选择最后一个尺寸时，这些尺寸被组合为一个，并自动添加实例记数。

    要使组合的尺寸变回单独的尺寸，请右键单击组合的尺寸并选择断开组合的尺寸。要组合或断开形位公差，请分别使用选项组合 Gtol 和断开组合 Gtol。
