组合大小尺寸和形位公差

要组合大小尺寸和形位公差：

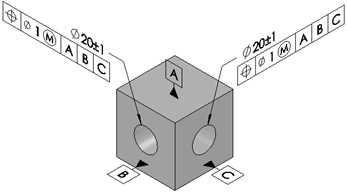

  1. 打开要组合的大小尺寸和形位公差所在的模型。例如，您可以将三个尺寸组合为一个。
  2. 在按住 Ctrl 的同时从左到右选择两个大小尺寸。
  3. 右键单击并单击组合尺寸。


    这些尺寸在选择最后一个尺寸处被组合为一个尺寸，并自动添加实例记数。
    当只组合形位公差时，右键单击然后单击“组合 Gtol”。当组合形位公差时，相应的符号、公差和基准必须相同。
